Течеискатель Easyscan

Течеискатель Easyscan

Производитель: Gutermann Messtechnik (Швейцария)

Комплект оборудования для поиска утечек, которое можно легко преобразовать в коррелятор, геофон или ручной акустический зонд.

Цена Договорная В НАЛИЧИИ

Нашли дешевле?
Доставка по Москве, России, СНГ.
В корзину
Консультация
Заказать

Описание:

Easyscan – это первый течеискатель, который в одном эффективном устройстве объединяет коррелятор шума утечки, акустический геофон и ручной акустический зонд. Быстро с помощью нескольких действий можно перевести течеискатель Easyscan из режима корреляции в режим прослушивания. Управление всеми функциями течеискателя осуществляется через смартфон или планшет с установленным программным приложением (которое можно скачать через Google Playstore). Работа с течеискателем настолько проста и интуитивно понятна, что даже начинающие операторы получают хорошие результаты. В условиях премиум-сервиса также  можно автоматически загружать полученные результаты измерений с учетом временной метки и GPS-координат в облачное хранилище данных myEASYSCAN.net для последующего анализа, составления отчетов и резервного копирования.

Преимущества стандартного сервиса
(устройство, приложение)
Преимущества премиум-сервиса (устройство, приложение, облачное хранилище данных)
  • GPS-позиционирование и отображение на карте результатов корреляции и прослушивания.
  • Управление личным профилем пользователя.
  • Информационная рассылка (по умолчанию или нет).
  • Видеоматериалы и скачиваемые файлы.
  • 30-дневная гарантия возврата денег.
  • Приобретение запасных частей, аксессуаров и отремонтированных деталей через интернет.
  • Бесплатное обновление прошивки и программного обеспечения.
  • Загрузка результатов корреляции и прослушивания в индивидуальное облачное хранилище данных.
  • Пространственное отображение накопленных данных на карте с учетом временной отметки.
  • Резервное копирование данных без ограничений.
  • Формирование отчета об утечке для последующего вывода на печать.
  • Доступная величина годового взноса.

Easyscan представляет собой  революционное устройство на рынке акустических течеискателей. Возможности Easyscan намного шире, и при этом у него отсутствуют недостатки обычных течеискателей. До сегодняшнего для профессиональные течеискатели были предназначены для эксплуатации в основном профессиональными операторами или подрядчиками со значительным опытом, техническими навыками и/или достаточными средствами. Обычно данные устройства были сложны в понимании и эксплуатации, требовали опыта и знаний при поиске утечек. Зачастую они громоздки, имеют неприглядный вид и обычно достаточно дороги, особенно если требуется приобретение и коррелятора, и акустического течеискателя. Теперь даже профессионалы, не специализирующиеся в поиске утечек, но которые хотят выполнять эту работу сами, могут использовать одно устройство для решения всех задач по поиску утечек – течеискатель Easyscan.

Несмотря на простоту и доступную стоимость течеискателя Easyscan, при его разработке учитывался 60-летний опыт производителя, компании GUTERMANN, по акустическому поиску утечек.

Режим корреляции:

При работе с обычными корреляторами требуется оперативный ввод в приложение ряда базовых точек, включая материал, диаметр и точную длину каждого отрезка трубы между датчиками. Качество результата корреляции во многом зависит от способности оператора получать чистый корреляционный пик с помощью ручной настройки параметров фильтра. Решение о вероятности утечки принимает оператор, и это часто требует большого опыта. При неудовлетворительных результатах корреляции оператор не сможет позднее воспроизвести результаты поиска, тем более разобраться в них в контексте целого района. Результаты по существу представляют собой разрозненные, относящиеся к конкретной работе, данные.

Течеискатель Easyscan работает иначе.

Преимущества течеискателя Easyscan:

  • Исключена необходимость замера расстояний: оператор автоматически получает GPS-координаты двух датчиков, которые может вручную ввести на карте улиц на смартфоне/планшете. После отображения на той же карте линий трубопровода автоматически вычисляются длины участков трубы. Любая обнаруженная утечка будет также выводиться на карте улиц с учетом вычисленного географического положения.
  • Не требуется ручная настройка фильтра: Easyscan оборудован эффективным “автофильтром”, который разработан для  течеискателей высокого класса от GUTERMANN. После программирования и установки датчиков автоматически выводится результат корреляции.
  • Исключена многозначность результата: По завершению измерений течеискатель Easyscan проинформирует об отсутствии или наличии утечки.  В случае обнаружения утечки можно включить функцию прослушивания путем нажатия соответствующей кнопки и прослушать шум утечки в указанном местоположении.
  • Четкая картина результатов: Все результаты измерений независимо от того, обнаружена утечка или нет, могут быть сохранены в памяти устройства для просмотра позже. В рамках премиум-сервиса все результаты измерений можно загружать в облачное хранилище данных и отображать их на картах Google, что дает четкое представление о состоянии сети водоснабжения.

Easyscan – продуманный, простой и удобный течеискатель.

Прикрепить датчик с помощью зажима EasyClip Установить датчик
Ввести в приложение характеристики трубыПолучить через приложение результаты корреляции

Режим акустического прослушивания:

После выявление наличия утечки методом корреляции функция акустического прослушивания позволяет уточнить ее местоположение. Приложение Easyscan посредством GPS-координат укажет предполагаемое место утечки, а с помощью карты можно определить ее точное местоположение. Вся информация, включая аудиозаписи, может быть сохранена на карте для просмотра или прослушивания позднее. Никогда работа по поиску утечек не была так проста и эффективна!

Точное положение оператора определяется посредством GPS-координат и выходится в приложении на карту улиц.

Возможность выбора оптимального варианта для прослушивания утечки. С помощью нескольких действий можно просто использовать течеискатель в качестве геофона, ручного зонда или закрепить непосредственно на металлических фитингах.
Ручной акустический зондГеофонКрепление на фитингах



Геофон

Предназначен для поиска утечек на плотных поверхностях (например, на дорогах). Геофон лучше работает на твердой и ровной плоскости.

Сначала надо соединить между собой стержни (удлиняющий и с ручкой). Затем прикрепить к удлиняющему стержню пластину для установки геофона. Установить датчик с магнитом на пластину.


Ручной зонд

На этапе локализации используется заостренный стержень путем прямого контакта с трубами и фитингами, также его можно установить в мягкий грунт.

Кроме этого, заостренный стержень можно прикрепить к удлиняющему или вставить внутрь датчика.


Крепление на металлических фитингах

Датчик с магнитом можно закрепить непосредственно на трубах, фитингах или замках. Это удобный и быстрый способ прослушивания разных объектов.

Для этого следует магнит вкрутить внутрь датчика.

Кроме этого, датчик с магнитом, кабелем и зажимом EasyClip – это идеальный инструмент для прослушивания находящихся на глубине объектов, которые труднодоступны и плохо прослушиваемы.



Приложение Easyscan

Приложение имеет наглядный и удобный для оператора интерфейс для управления процессом поиска утечек. С помощью блока передачи данных приложение взаимодействует с датчиками, работающими по радиоканалу, что исключает необходимость использования лишних проводов. Пошаговое руководство направляет оператора в течении всего процесса диагностики, в связи с этим не требуется предварительная подготовка или специальные навыки.  В приложении используется и GPS-позиционирование, и карта улиц,  что обеспечивает всесторонний анализ местоположения и удаленности всех возможных точек утечки. Результаты измерений можно записать для просмотра или прослушивания позже. В процессе работы для лучшего качества звука при прослушивании с помощью геофона  можно подключить к смартфону наушники (дополнительный аксессуар).

В новейшем программном обеспечении используются автоматический фильтры и частоты для настройки самых оптимальных параметров с целью получения самых точных результатов. Не требуется установка и применение дополнительных фильтров. Программное обеспечение постоянно настраивает и оптимизирует все измерения.

Приложение можно бесплатно загрузить через Google Play Store. Оно работает на всех смартфонах и планшетах на базе Android. Все обновления приложения и программного обеспечения предоставляются бесплатно.

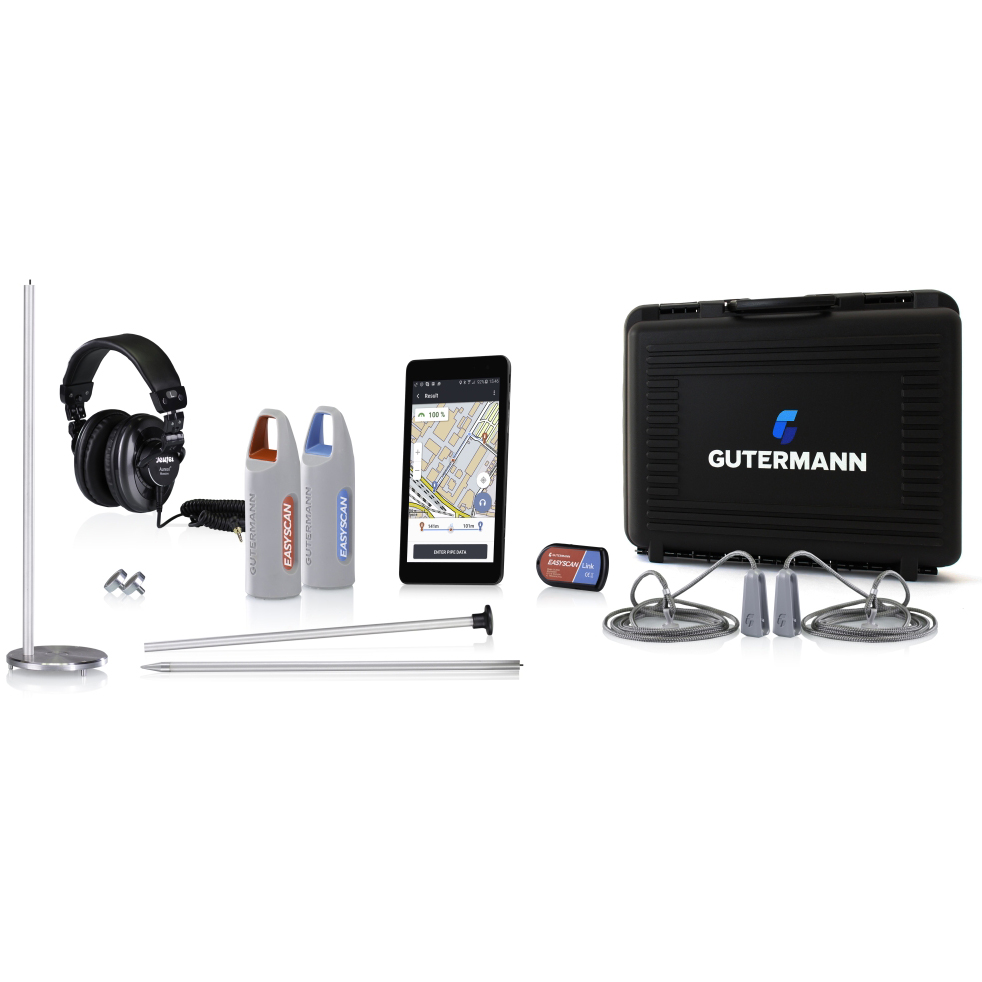

Комплект поставки:

  • Датчик Easyscan А: красный
  • Датчик Easyscan B: синий
  • Устройство передачи данных Easyscan
  • USB-кабель для зарядки
  • 3 стержня для ручного акустического зонда (заостренный, удлиняющий и с ручкой)
  • Пластина для установки геофона
  • 2 кабеля со скобой EasyClip и магнитами
  • Кейс для переноски системы

Элементы, необходимые для корреляции (входят в базовую комплектацию системы):

  • 2 датчика Easyscan (красный, синий)
  • 2 кабеля со скобой EasyClip и магнитами (позволяют погружать датчики в колодец)
  • Устройство передачи данных между датчиками и приложением
  • Устройство с предварительно установленным приложением Easyscan (смартфон, планшет)

Дополнительные аксессуары:

  • Смартфон на базе системы Android с предварительно установленным программным обеспечением и приложением (по запросу и согласно техническим условиям)
  • Планшет на базе системы Android с предварительно установленным программным обеспечением и приложением
  • Полноразмерные наушники Teufel Aureol

Приложение – загрузка с Google Playstore.
