Мобильная лаборатория роботизированной системы телеинспекции iPEK (Германия)

Описание:

Мобильная роботизированная система телеинспекции iPEK ROVION представляет собой наборы базовых конфигураций для обследования  трубопроводов разного диаметра(от 100 до 2000мм и более) на длину до 500м.

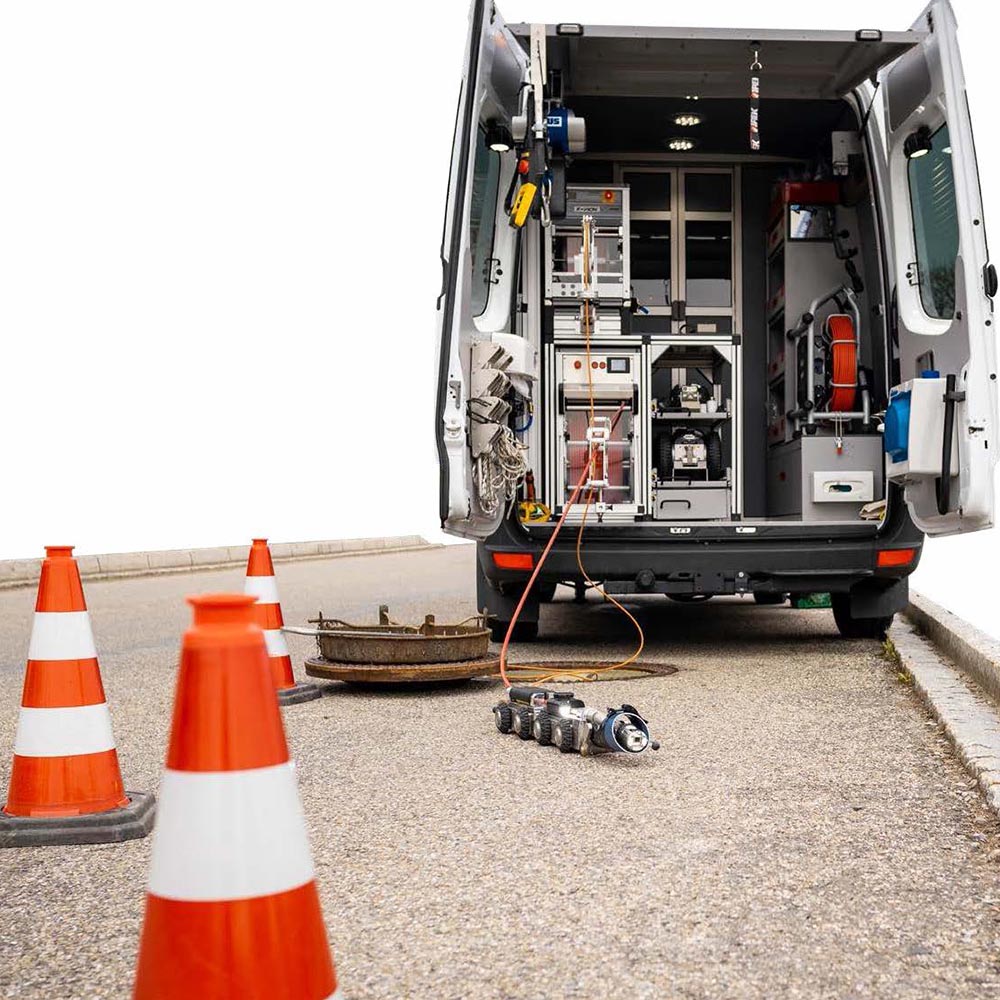

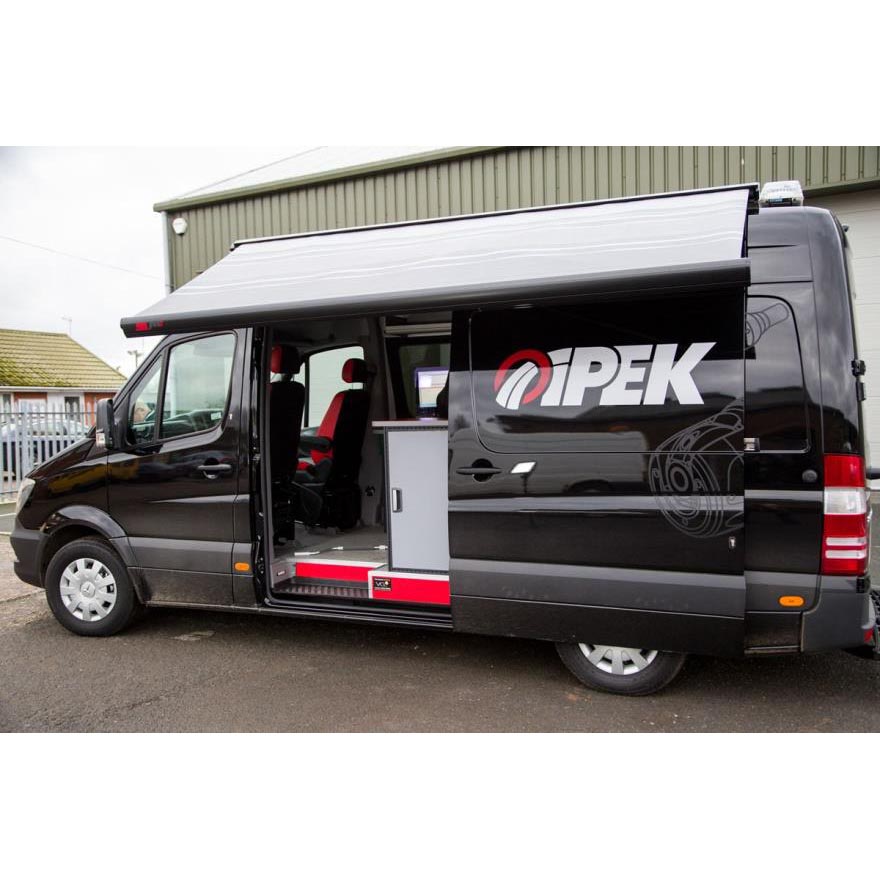

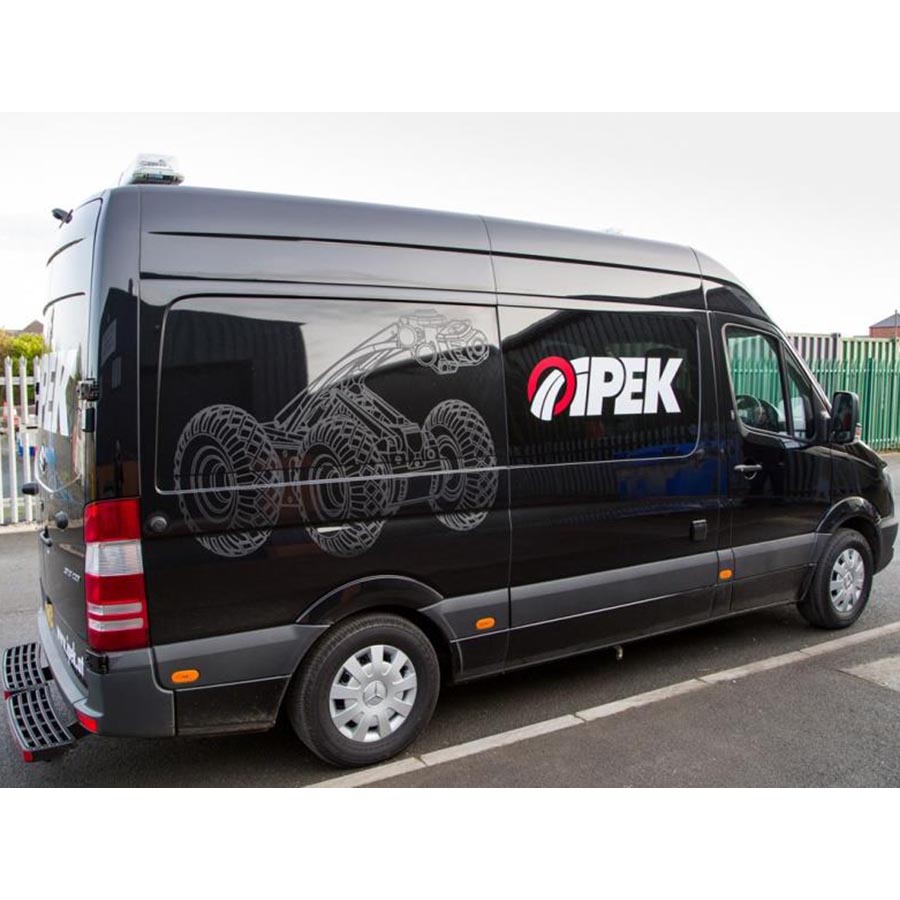

Лаборатория базируется на современном шасси, выбранном заказчиком.

Переоборудование автомобиля производится по согласованному ТЗ с заказчиком.

Внутренний объём АМ разделен на три области:
1) Водительский отсек

2) Отсек оператора

3) Технический отсек

Водительский отсек:

Зона для водителя АМ и пассажиров.

Отсек оператора:

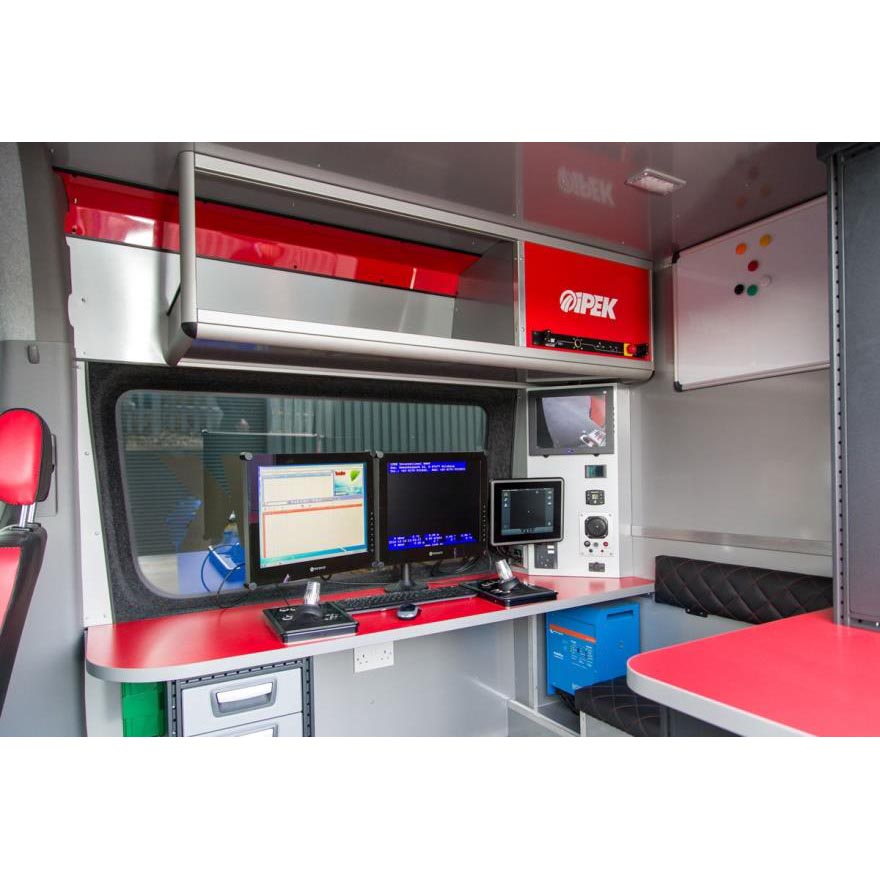

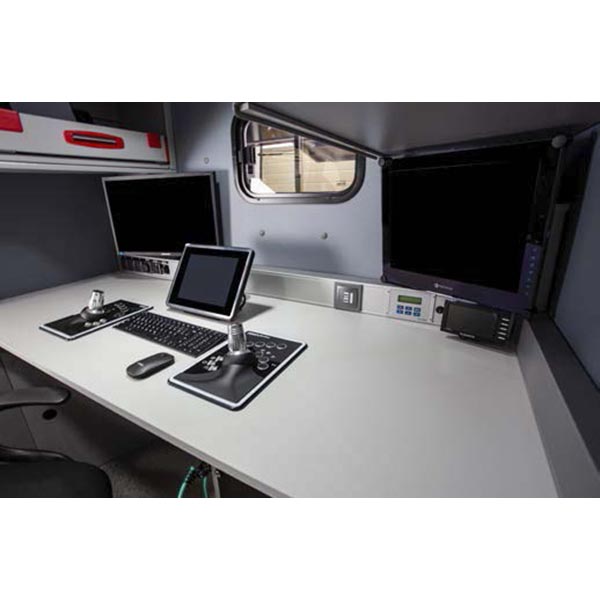

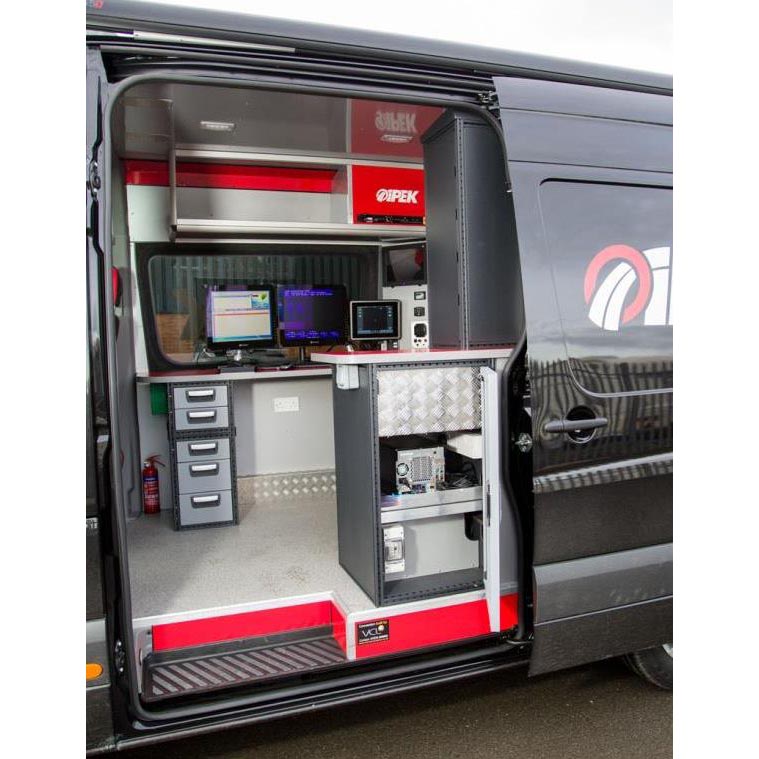

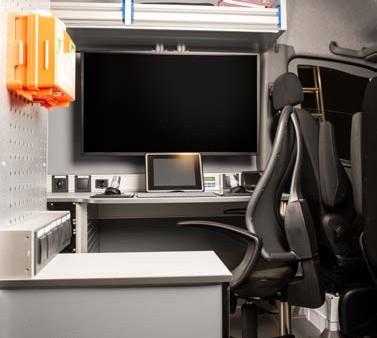

В отсеке оператора оборудуется рабочее место позволяющее управлять всеми узлами и механизмами системы. Представляет собой эргономичный стол, на котором расположены: пульт управления системой телеинспекции iPEK ROVION, монитор  (один или более), персональный компьютер для записи и хранения видео с объектов исследования  (на ПК может быть установлено дополнительное ПО для анализа полученных с объектов данных). Также в отсек могут быть установлены: аккумуляторные батареи с инвертором (если не был выбран генератор), закрытой системой хранения и дополнительными посадочными местами. Между отсеком оператора и техническим отсеком монтируется безопасное панорамное окно.

Технический отсек:

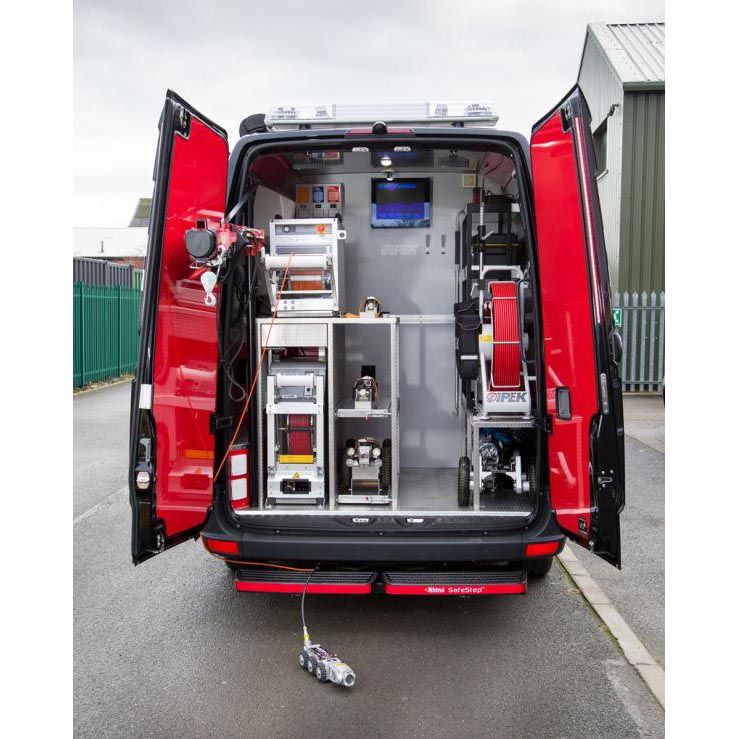

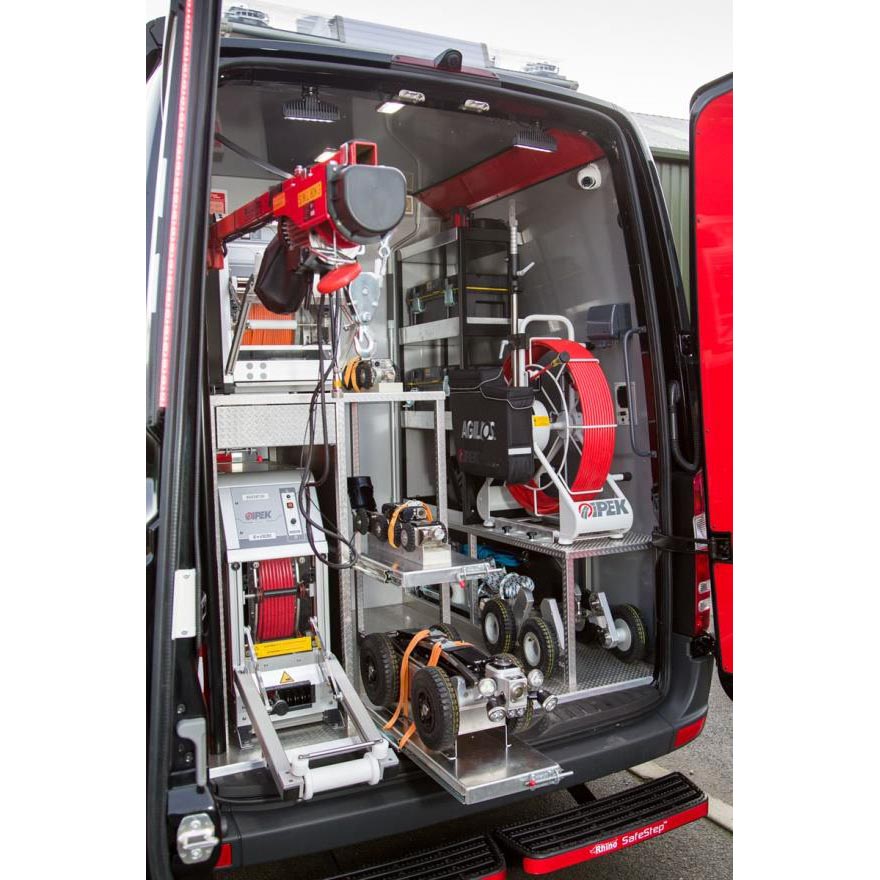

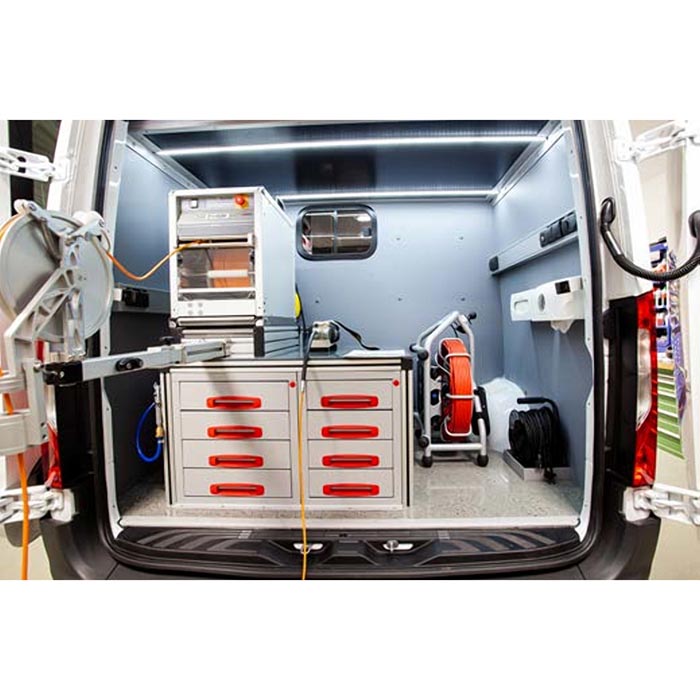

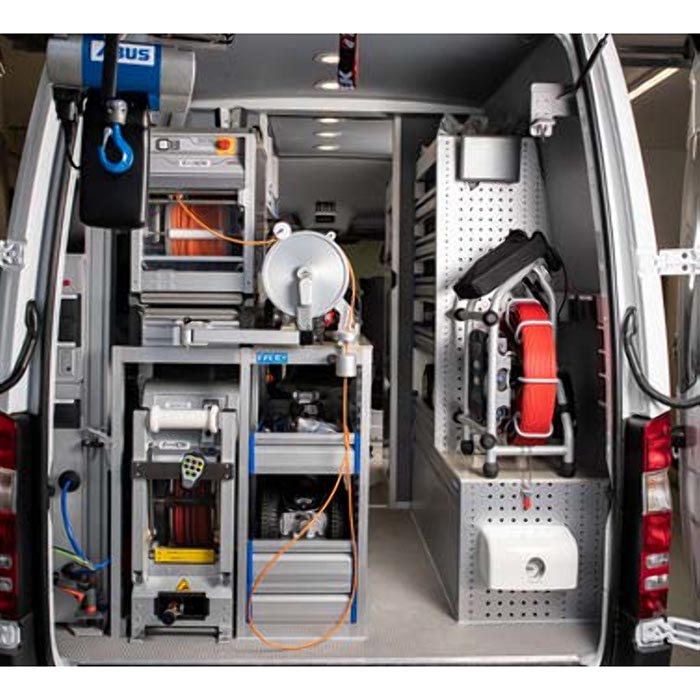

В техническом отсеке монтируется прочный металлический каркас для кабельного барабана с ящиками для хранения роботов и аксессуаров. Также в каркас устанавливается генератор (если не были выбраны аккум. батареи с инвертором), плавающий модуль (плот), отопительная система для отсека, бак для воды с насосом и устройство для мойки кабеля и роботов.

По желанию заказчика задний отсек оборудуется  дополнительным прожектором для освещения рабочей зоны.

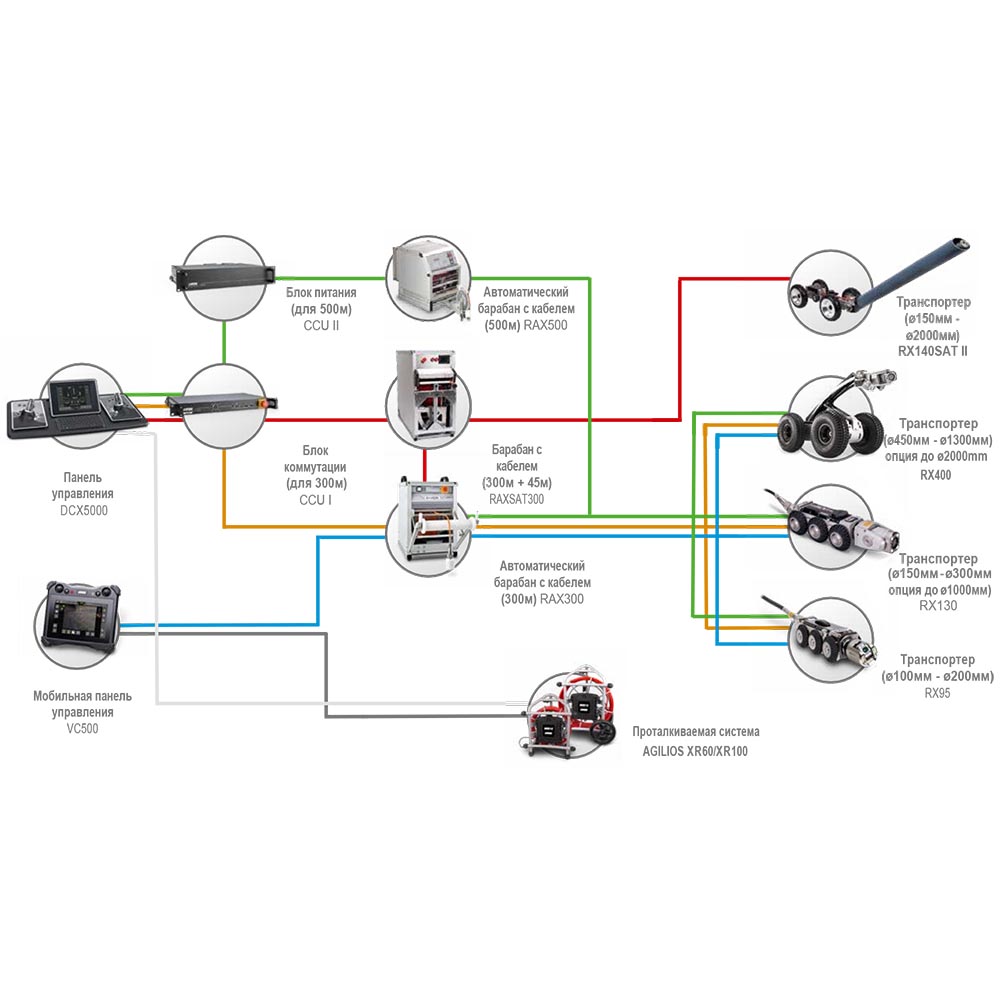

Элементы системы телеинспекции

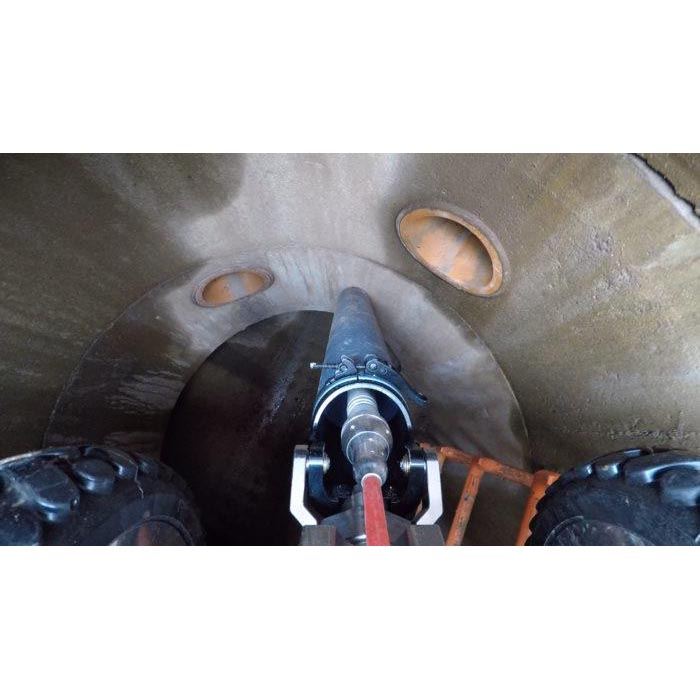

ROVION SAT II

ROVION SAT II это транcпортеры с блоком подачи проталкиваемой системы, для осмотра ответвлений труб.

Транспортер RX95

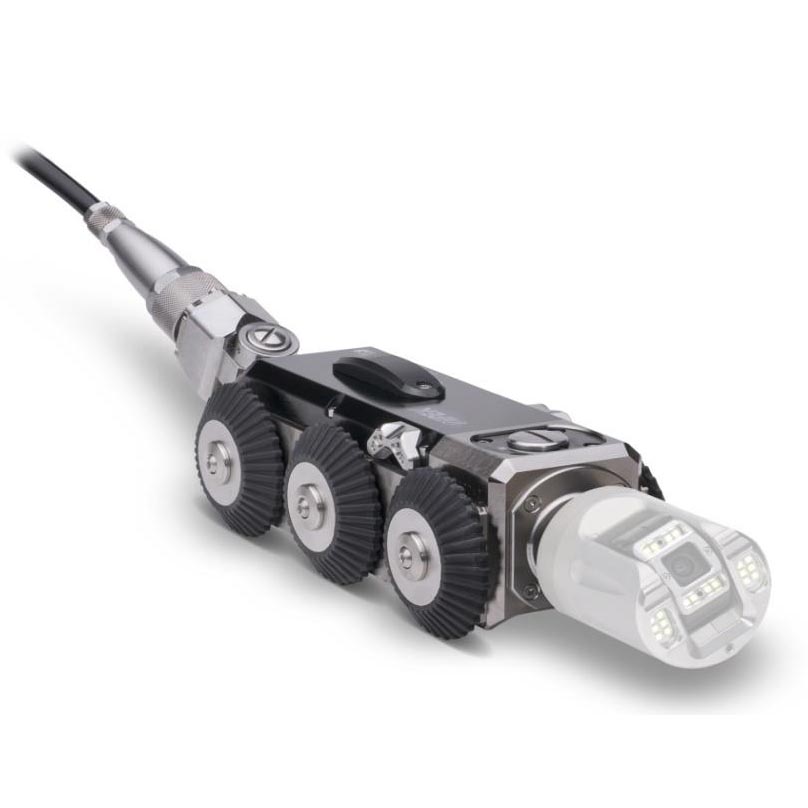

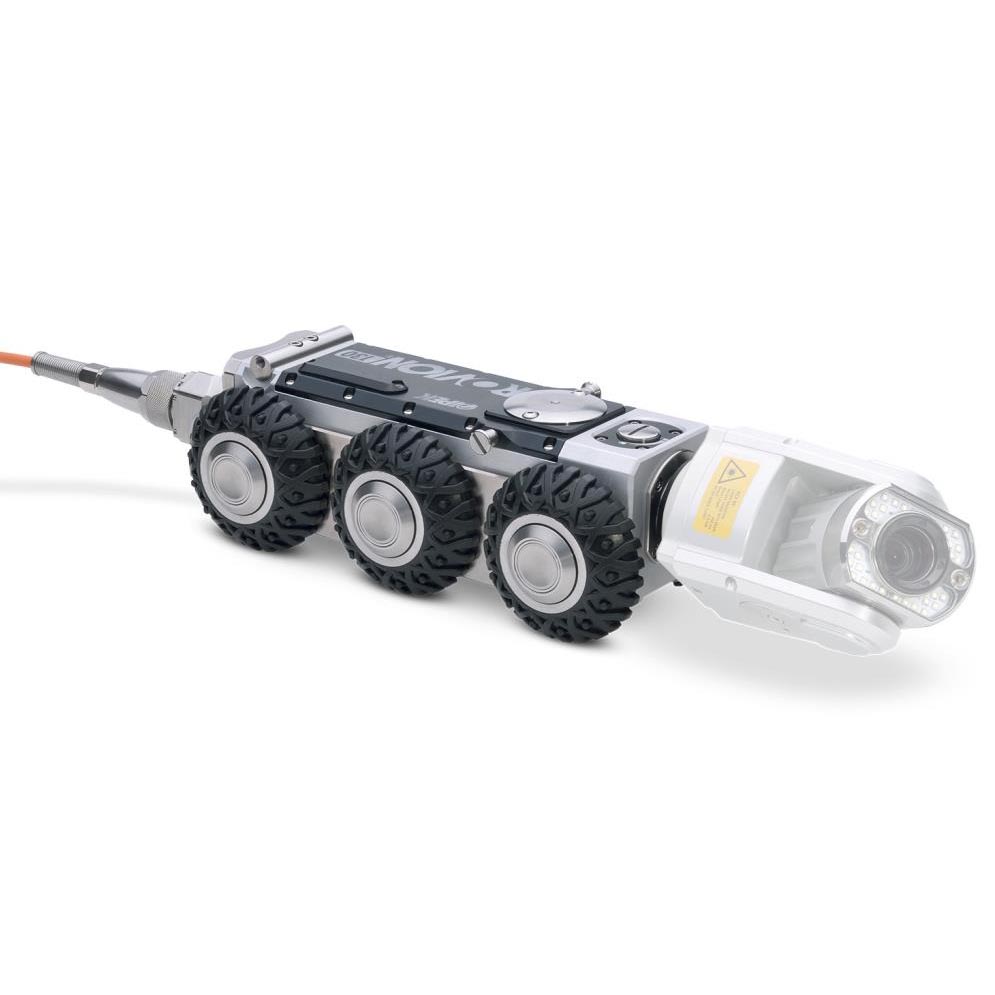

Транспортер RX95 для труб диаметром 100–200 мм поворотный, привод на 6 колёс, включая комплект стандартных колёс (6 шт.), устройство спуска, аксессуары, транспортировочный кейс.
Транспортер RX130

Транспортер RX130 для труб диаметром 150–300 мм (расширяется за счёт аксессуа­ров), поворотный, привод на 6 колёс, включая комплект колёс с системой быстрой смены QCD 6 шт., комплект адаптеров быстрой смены колёс QCD, устройство спуска, аксессуары, транспортировочный кейс.
Транспортер RX400

Транспортер RX400 для труб диаметром 400–1200 мм с встроенным электрическим подъёмником, камерой заднего вида, сенсорами автоматического центрирования камеры, прожекторами освещения, включая аксессуары, транспортировочный кейс
Блок управления мобильный

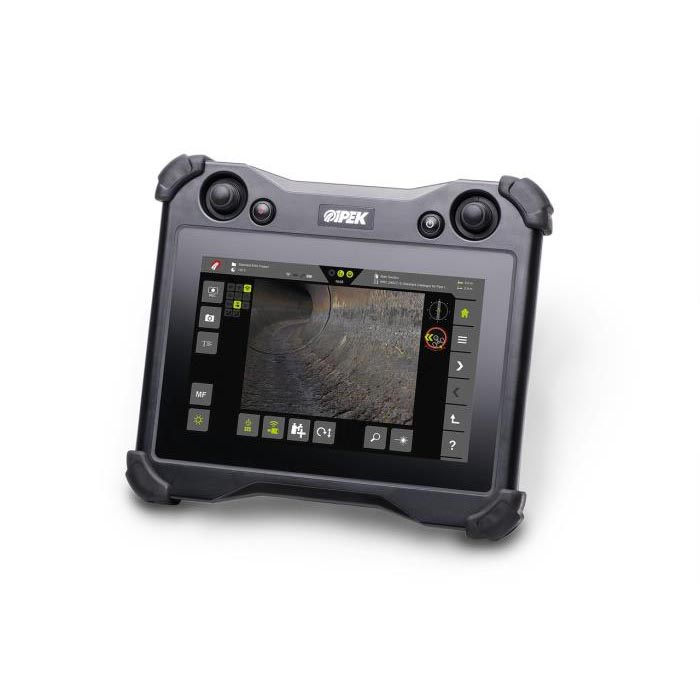

Мобильный блок управления VC200/VC500 с установленным ПО VISION Report/ReportII на русском языке
Блок управления стационарный

Стационарная панель управления DCX5000 с сенсорным дисплеем, с общей рамкой для установки в автомобиль, включая CCUI

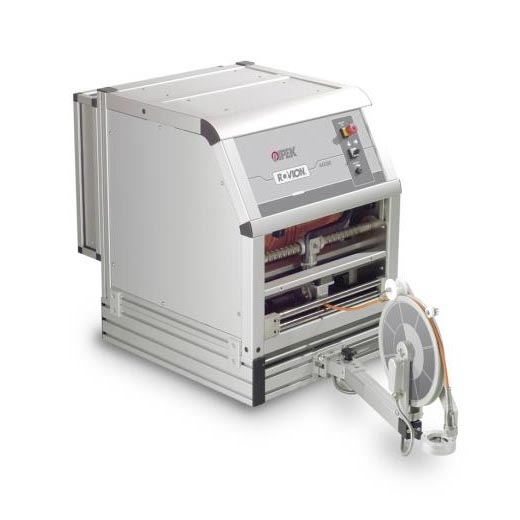

Барабан с кабелем RAX300

Моторизованный кабельный барабан RAX300 включая кабель 300 метров, пульт ДУ

Барабан с кабелем RAX500

Моторизованный кабельный барабан RAX500 включая CCUII, включая кабель 500 метров, пульт ДУ

Аксессуары

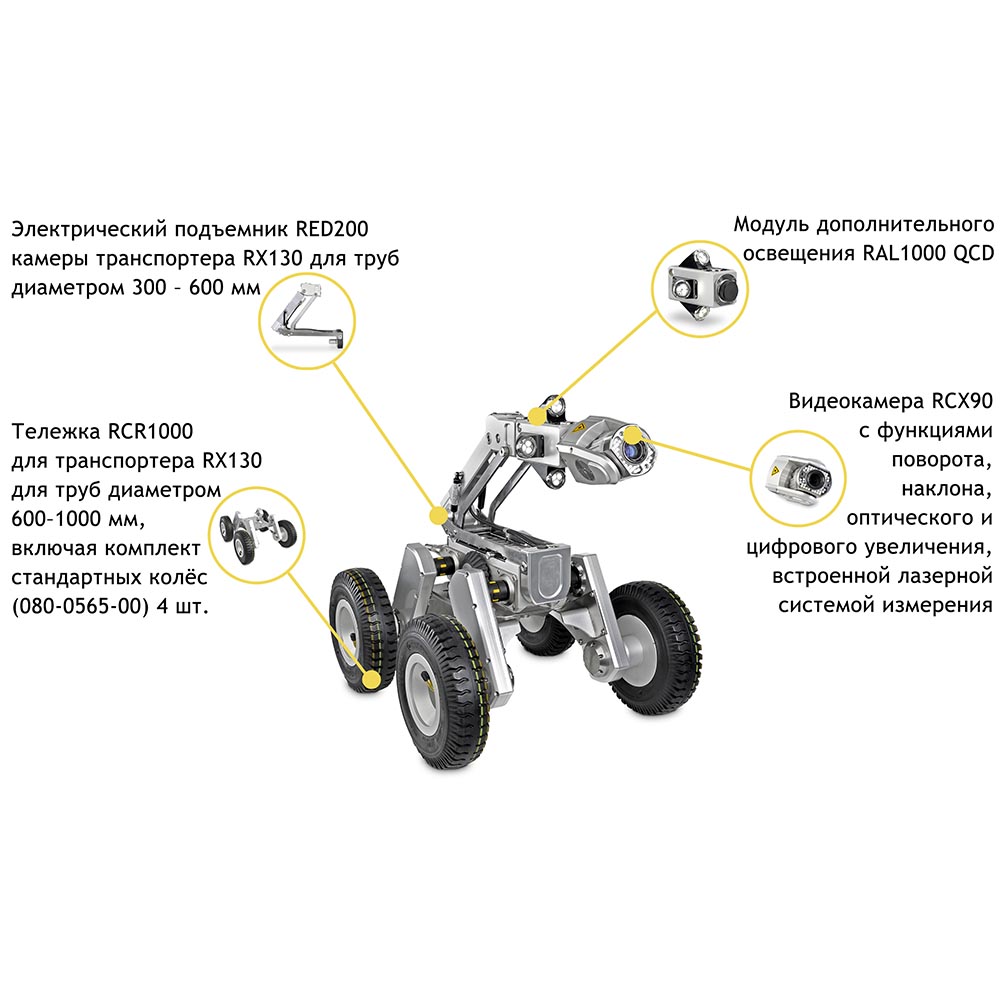

Транспортёр RX130 с установленными аксессуарами RED200,
RCR1000, RAL1000 и камерой RCX90

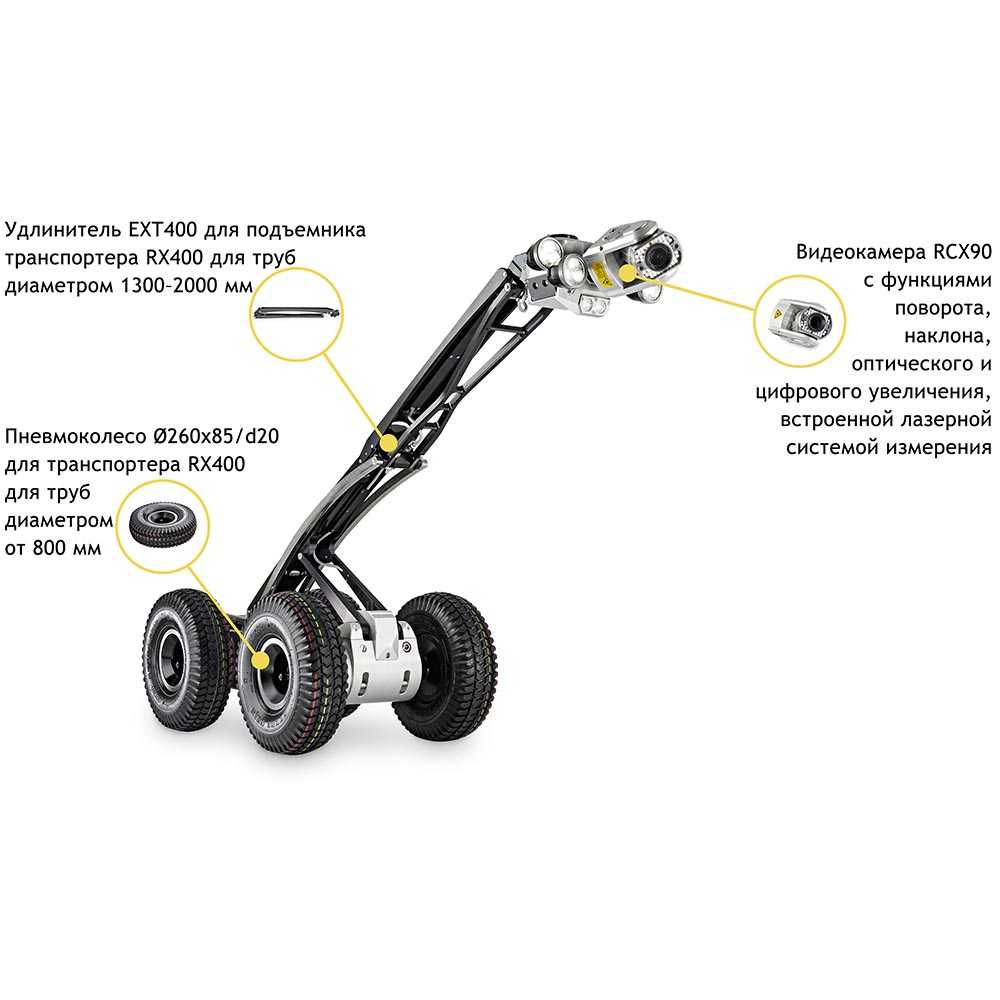

Транспортёр RX400 с установленным аксессуаром EXT400,
камерой RCX90 и колёсами Ø260×85/d20
