Подготовка и очистка поверхностей

Подготовка и очистка поверхностей
Подготовка и очистка поверхностей

Tool Talk™ — Подготовка поверхностей

Spitfire® — роторная насадка 1000 и 1400 атм

Barracuda® — роторная насадка 1000 и 1400 атм
FCSV™, FCT-UH™ & Deck Blaster™ — очистка полов
SG-30™ — промышленные очистители 1000 и 1400 атм
SG-40-70™ и UH-40-50™ — роторные насадки 1000, 1400 и 2800 атм
Blastrack — высоконапорные механизированные системы

Цена Договорная В НАЛИЧИИ

Нашли дешевле?
Доставка по Москве, России, СНГ.
В корзину
Консультация
Заказать

Описание:

TOOL TALK™ — ПОДГОТОВКА ПОВЕРХНОСТЕЙ

Tool Talk ™- специалисты готовы помочь вам

Рубрика каталога Tool Talk ™

Добро пожаловать в рубрику StoneAge® Tool Talk ™. Мы добавили эту рубрику в каталоге, чтобы Вам было проще сориентироваться в технических тонкостях высоконапорного оборудования. StoneAge® Tool Talk ™ расположена в начале каждой главы. Здесь будет коротко рассказано о назначении тех или иных инструментов и о всем, что с этим связано. Материалы для Tool Talk ™ по большей своей части взяты из наиболее часто задающихся вопросов от наших покупателей. Если у вас в процессе работы возникнут вопросы, будем вам благодарны за пополнение базы знаний.

Важные факторы для подготовки поверхностей

Выбор рабочего давления обусловлен задачами, ставящимися перед подготовкой поверхности. Если нужно очистить поверхность от грязи, ржавчины или удалить краску, то вполне достаточно 1400 атм. Если же требуется зачистить поверхность до металла, потребуется давление от 2500 атм и выше. Сила потока струи выбирается исходя из условий работы. Если инструмент ручной, то реактивная тяга не должна превышать 1/3 веса оператора. Если работа механизированна, то реактивная тяга должна соответствовать расчётам прочности механизмов. Следует учесть, что реактивная тяга зависит от рабочего давления и расхода жидкости. Повышение расхода линейно увеличивает тягу, а давление — пропорционально квадрату корня.

Количество сопел

Другие важные факторы — количество сопел и скорость их вращения. Чем толще удаляемый слой, тем меньше сопел. Большее количество сопел повышает скорость очистки и расход жидкости, а меньшее — увеличивает силу воздействия на поверхность.

Контролируемое вращение

Насадка 350 мм со скоростью вращения 1000 об/мин эквивалентна насадке 50 мм со скоростью вращения 5000 об/мин. Когда скорость слишком высока, эффективность очистки падает, как и с увеличением расстояния. Если загрязнения несложные, то можно увеличить скорость для повышения производительности. Комбинация скорости вращения и кол-ва форсунок позволяет удалять то, что требуется, не повреждая нужных покрытий.




SPITFIRE™ Роторная насадка

Разрезание за секунды деревянного бруска
размером 2х4
Реализация технологии будущего

Жесткий кожух из нержавеющей стали Новая насадка Spitfire™ — революция в области роторных насадок! Оптимальный угол расположения форсунок в сочетании с высокой скоростью вращения позволяет проводить работы по очистке и подготовке поверхностей на высшем уровне качества.

SPITFIRE™340-1500 атм
9-58 л/мин
Высокая скорость вращения

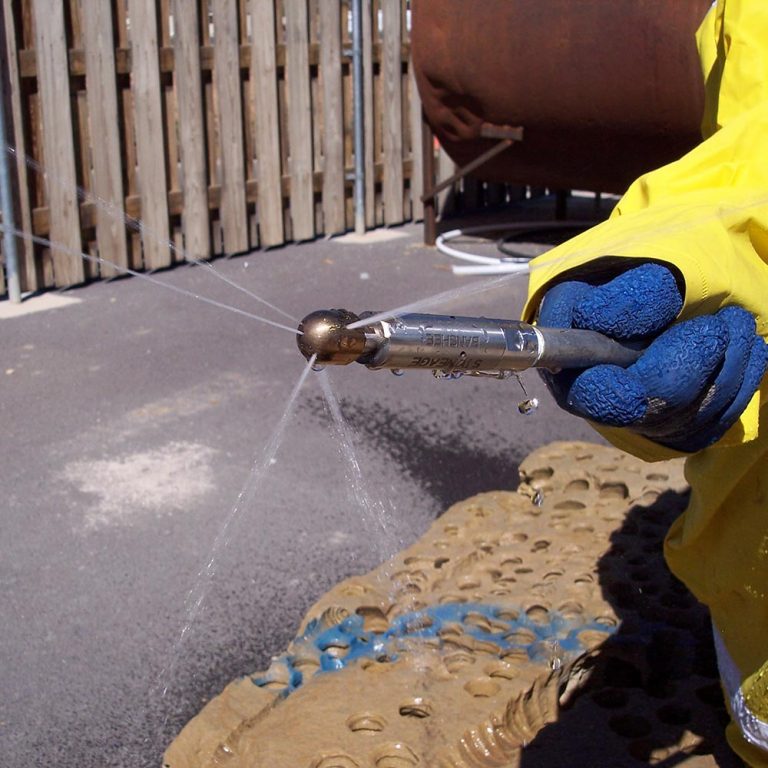

Spitfire™ — превосходный инструмент для очистных работ труднодоступных и неровных поверхностей, где наиболее эффективно ручное управление инструментом. В запатентованной конструкции насадки используется головка с 2 форсунками и входной порт !4 NPT (давление 1000 атм) или 9/16 МР (1500 атм). Насадка не нуждается в частом техническом обслуживании, что снижает время простоя оборудования

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬSPF-P8™SPF-M9™
Максимальное давление15k psi 1000 атм22k psi 1500 атм
Рабочее давление5-15k psi 340-1000 атм5-22k psi 340-1500 атм
Максимальный расход58 л/мин49 л/мин
Рейтинг расхода0.60 Cv0.60 Cv
Скорость вращения3000-5000 об/мин3000-5000 об/мин
Входной порт1/2 NPT9/16 MP
Форсунки2 x AP2™2 x AP2™
Диаметр43 мм43 мм
Длина120 мм120 мм
Вес0.76 кг0.76 кг
ПРЕИМУЩЕСТВА:

  1. Небольшой вес (менее 1 кг)
  2. Минимум технического обслуживания
  3. Низкие эксплуатационные затраты
  4. Отсутствие уплотнений высокого давления

BARRACUDA — РОТОРНАЯ НАСАДКА 1000 И 1400 АТМ

Модели 1400 и 2800 Barracuda® устанавливает промышленные стандарты для роторных насадок. Barracudas доступна в моделях 750, 1400 и 2800 атм. Эти эффективные и простые в эксплуатации насадки идеально подходят для труднодоступных и неровных поверхностей. Насадки исключают утечку жидкости и оборудованы контроллером скорости, что делает их чрезвычайно эффективными. Мы рекомендуем использовать 4 сопла для работы с большими по площади поверхностями и сопла для прочных и толстых слоев загрязнений. Barracuda® не нуждается в дорогом и сложном пневмоприводе. BC-H9-C и BC-H9LF-C для ручной работы 2000-2800 атм, установлено 4 форсунки и контроллер скорости. BC-H9-C для 15-30 л/мин, а BC-H9LF-C для 12-15 л/мин.



МОДЕЛЬРАСХОДДЛИНАДИАМЕТРШТУЦЕРФОРСУНКИ
20k psi15 gpm7.8 in.1.8 in.9/16 MP2 x AP4
1400 атм57 л/мин200 мм46 мм
20k psi15 gpm7.8 in.1.8 in.9/16 MP4 x AP2
1400 атм57 л/мин200 мм46 мм
40k psi8 gpm7.8 in.1.8 in.9/16 HP4 x OS7
2800 атм30 л/мин200 мм46 мм
40k psi4 gpm7.8 in.1.8 in.9/16 HP4 x OS7
2800 атм15 л/мин200 мм46 мм
  • Без пневмопривода
  • Контроллер скорости
  • 2 или 4 форсунки
  • Легкое обслуживание
  • Сменные сопла
  • Легче 1,5 кг
  • Проще чем пневмоинструмент


FCSV, FCT-UH DECK BLASTER — ОЧИСТКА ПОЛОВ

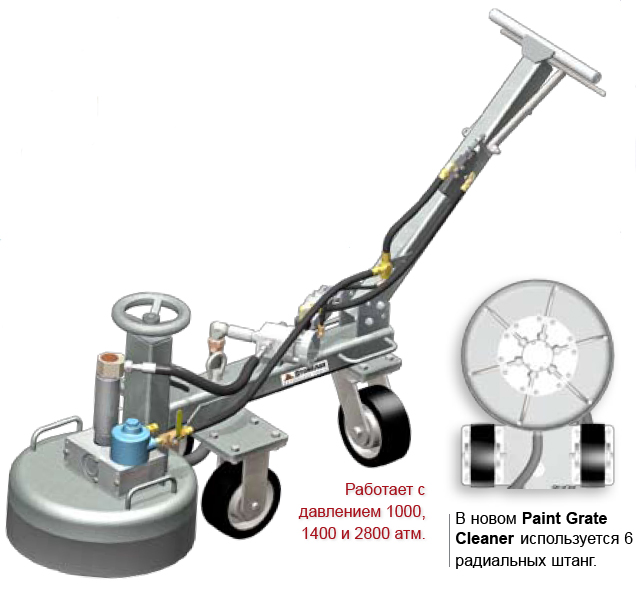

1000 и 1400 атм полотер с диском диаметром 61 смРадиально расположенные штанги для качественной работы

FCSV™ и FCSG™ — самовращающиеся, перемещаемые вручную очистители полов и прочих ровных поверхностей, работающие с давлением воды от 1050 до 1400 атм. В отличие от модели FCSG, модель FCSV оборудована 100мм вакуумным отводом. Все машины изготовлены из коррозиоустойчивой оцинкованной стали и снабжены 4-х форсуночной роторной системой StoneAge® SG-30 TM .. Вращение форсунок со скоростью 300 — 1000 об/мин происходит за счет реактивной тяги форсунок AP4 Attack Tips®.

Теперь вы можете эффективно чистить гаражи, парковки и другие плоские поверхности не подвергая опасности оператора. Эти устройства многофункциональны, с их помощью можно снимать с поверхности старую краску, ржавчину, очищать резервуары, а так же производить дезактивацию поверхностей от опасных веществ. Дополнительный вакуумный отвод позволяет безопасно удалять грязь и обломки через 100 мм трубу. Оператор в любой момент может произвести сброс давления при помощи клапана, управляемого с ручки устройства.

Характеристики полотеров

МОДЕЛЬ
MAX. ДАВЛЕНИЕ
MAX. РАСХОД
ДИАМЕТР
РЕГ. ВЫСОТА
ВЕС
FCSV & FCSG15k or 20k psi28 gpm24 in.1-5 in.255 lbs
1000 или 1400 атм110 л/мин610 мм30-130 мм116 кг

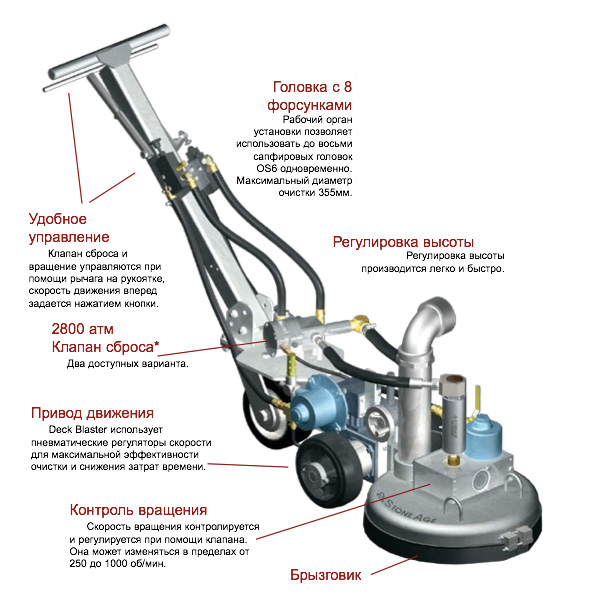

Deck Blaster (полотер)

Полотер диаметром 355 мм (до 2800 атм)

Очиститель автопокрасочной решетки

Мы рады представить наш новый Deck Blaster™, отлично зарекомендовавший себя на автозаводах и названный FCT-UH™. Это устройство предназначено для автоматической очистки решетки для покраски автомобилей. Мы убрали вакуумный отвод, уменьшили диск, установили 6 штанг с форсунками и все это установили на трехколесном маневренном шасси.

Характеристики Deck Blaster™ и Grate Cleaner

МОДЕЛЬMAX. ДАВЛЕНИЕMAX. РАСХОДДИАМЕТРСКОРОСТЬВЕСВЕС
DB™ *40k psi6 gpm14 in.3 — 20 ft/min215 lbsOS6
2800 атм20 л/мин350 мм0.9 — 6.0 м/мин116 кгOS6
FCT-UH™ *40k psi10 gpm17,5 in.N/A290 lbsOS6
2800 атм38 л/мин444 ммN/A131 кгOS6

* На выбор сбросной клапан Jetstream (JS) или Gardner Denver (GD).


SG-30- ПРОМЫШЛЕННЫЕ ОЧИСТИТЕЛИ 1000 И 1400 АТМhttp://zetec.ru/ico/ico-zakaz.gif

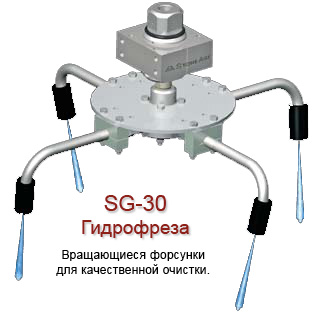

SG-30 «Гидрофреза»
Самовращающийся очиститель поверхностей

Реактивное вращение
Гидрофреза SG-30™ — простое решение очистки поверхностей при помощи четырех самовращающихся сбалансированных форсунок. Доступны варианты с диаметром очистки 457 и 610 мм с универсальным монтажным блоком и сменными насадками AP4.

Применения
Компанией StoneAge® разработаны многочисленные специализированные системы очистки. На фото внизу, для примера, показана обработка ленты конвейера. Гидрофреза может решать весьма широкий круг задач, от снятия накипи с труб котлов, до очистки взлетно-посадочных полос аэродромов.

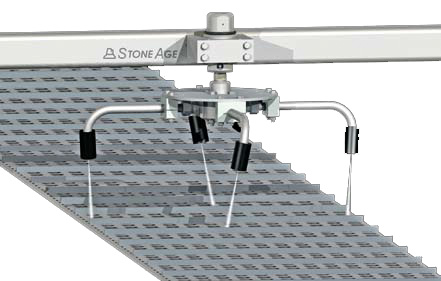

SG-30 очистка конвейера.
  • Самовращающаяся конструкция
  • Диаметр очистки 457 или 620 мм
  • Дистанционные трубки насадок
  • Сменные насадки
  • Алюминиевый каркас
  • Сбалансированное плавное вращение

Характеристики SG-30™ Free Spinner

МОДЕЛЬMAX. ДАВЛЕНИЕMAX. РАСХОДДИАМЕТРСКОРОСТЬ ВРАЩЕНИЯВЕСВЫСОТА
SG-30-P12™15k psi50 gpm18 и 24 in300-1000 об/мин25 lbs13 in.
1000 атм190 л/мин460 и 620 мм300-1000 об/мин11.3 кг330 мм
SG-30-M12™20k psi50 gpm18 и 24 in300-1000 об/мин26 lbs13 in.
1400 атм110 л/мин460 и 620 мм300-1000 об/мин11.3 кг330 мм

SG-40-70 И UH-40-50 — РОТОРНЫЕ НАСАДКИ 1000, 1400 И 2800 АТМhttp://zetec.ru/ico/ico-zakaz.gif
Приводные очистители 1000 — 1400 атм

Быстрое вращение SG-40™ и SG-50™
Высокооборотистые очистители SG-40 и SG-50 работают на скоростях от 250 до 1000 об/мин. Модель SG-40 оборудована пневмоприводом, а SG-50 — гидроприводом.

SG-40™ пневмопривод
SG-50™ гидропривод
SG 40™ & 50™1000 атм1400 атм
ШарнирSG-CCN-P12KSG-CCN-M12K
Расход воды50 gpm 190 л/мин50 gpm 190 л/мин
Рейтинг расхода2.3 Cv2.0 Cv
Вращение250 1000 об/мин250 1000 об/мин
Порт разъема3/4 npt3/4 MP*
Форсунка1-1/8 in. K**1-1/8 in. K**
Пневмопривод 5,5 атм40 CFM 20 л/сек40 CFM 20 л/сек
Гидропривод2k psi @ 17 л/м2k psi @ 17 л/м
Вес26 lbs — 11.8 кг26 lbs — 11.8 кг

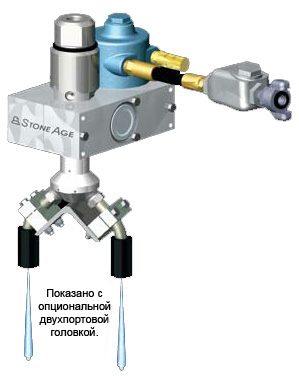

Медленное вращение SG-E60™ и SG-E70™
Модели SG-60 и SG-70 работают на меньших скоростях.Два варианта: от 8 до 40 об/мин, и от 35 до 165 об/мин. Малая скорость вращения способствует большей силе и глубине воздействия и на очищаемую поверхность, что рекомендуется для разрушения толстых слоев грязи и накипи. SG-60 оборудована пневоприводом, а SG-70 — гидроприводом.

SG-E60™ пневмопривод
SG-E70™ гидропривод
SG E60™ & E70™1000 атм1400 атм
ШарнирSG-P12KM™SG-M12KM™
Расход воды110 gpm 420 л/мин50 gpm 190 л/мин
Рейтинг расхода4.6 Cv4.6 Cv
Вращение (об/мин)8-40 или 35-1658-40 или 35-165
Порт разъема3/4 npt3/4 MP*
Форсунка1-1/8 in. K**1-1/8 in. K**
Пневмопривод 5,5 атм40 CFM 20 л/с40 CFM 20 л/с
Гидропривод2k psi @ 17 л/м2k psi @ 17 л/м
Вес30 lbs — 18.1 кг30 lbs — 18.1 кг

UH-40™ и UH-50™
Очиститель поверхности 2800 атм с пневмоприводом

Принудительное вращение 3000 атм
4х-лучевая насадка 2800 атм.

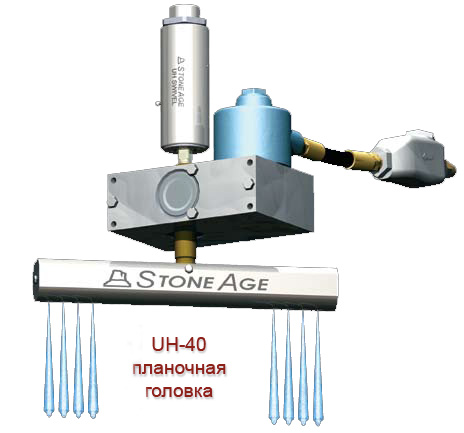

Планочная головка.

Модели UH-40™ и UH-50™ Series одни из самых производительных систем StoneAge®. UH-H9G12 Swivel использующихся для очистки поверхностей. Сменные сапфировые форсунки формируют максимально мощные струи воды для снятия эпоксидных и других прочных покрытий. UH-40™ оборудована пневмоприводом, а UH-50™- гидроприводом. Дополнительные конфигурации могут использовать 4-х лучевые насадки с диаметром обработки до 510 мм или планочную головку с диаметром до 355 мм. Оба варианта рассчитаны на высокий расход воды, опционально оборудованы 90˚ входным портом и используют сапфировые форсунки 3/8” OS6 Sapphire.

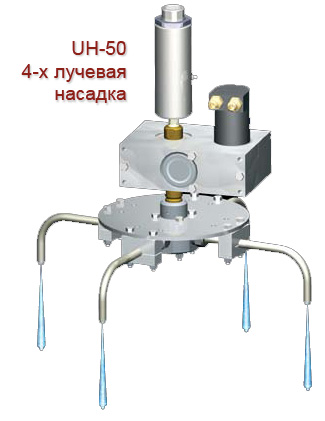

UH-50™ 4х-лучевая сборка

  • Очистка лент, решеток и конвейров
  • Снятие покрытий эпоскидной смолы
  • Снятие лакокрасочных покрытий
  • Подготовка поверхностей к покрытию
  • Системы с заказной конфигурацией
  • Максимальный результат при минимальном расходе воды
  • Намного эффективнее ручной очистки
  • Опциональное 90˚ расположение

UH-40™ пневмопривод
UH-50™ гидропривод

Давление2800 атм
ШарнирUH-H9G12
Расход воды20 gpm 80 л/мин
Рейтинг расхода0.50 Cv
Вращение250-1000 об/мин
Входной порт9/16 HP*
Выходной порт9/16 HP*
Пневмопривод 5,5 атм40 CFM 20 л/сек
Вес26 lbs 11.8 кг

* Коническая резьба для высокого давления.


BLASTRACK — ВЫСОКОНАПОРНЫЕ МЕХАНИЗИРОВАННЫЕ СИСТЕМЫhttp://zetec.ru/ico/ico-zakaz.gif

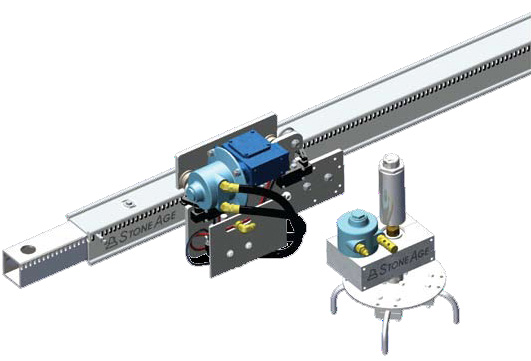

Blastrack
Легко адаптируемый высоконапорный автомат

Blastrack™ — высочайшая универсальность
Blastrack™ — система механизации высоконапорных вращающихся насадок с управляемым перемещением. Независимый контроль скорости вращения и перемещения позволяет использовать это устройство с любой гидрофрезой, из представленных на предыдущих страницах. Устанавливаемые концевики задают отрезок движения а составные рельсы могут быть собраны участками любой длины. Используя все разнообразие имеющихся гидрофрез, Blastrack™ может быть легко приспособлен для выполнения любой задачи.

Blastrack™ может быть оборудован двумя независимыми вращающимися головками направленными в разные стороны для работы в узких местах между двумя поверхностями (см. рис. слева).Круглые оправки
Blastrack™ теперь может обрабатывать круглые поверхности, например сваи и трубы. Оправки изготавливаются на заказ под каждого покупателя.
Характеристики Blastrack

Blastrack™BUD-100™
Max. Давление15k — 40k psi
1000 — 2800 атм
Max. Расход110 gpm — 420 л/мин
Вращениедо 1000 об/мин
Лин.скорость2-12 м/мин

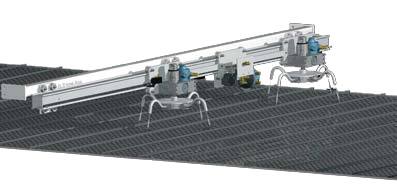

Blastrack прекрасно справляется с решетчатыми и плоскими поверхностями, расположенными как вертикально, так и горизонтально. На примере (см. рис. вверху) два SG-40 работая в тандеме на одном рельсе очищают ленту конвейера.
