Роботизированные телеинспекционные комплексы iPEK (Германия)

Производитель: iPEK (Германия)

С 1988 – по настоящее время: почти 30 лет успеха!
На сегодняшний день компания iPEK является одним из мировых лидеров в разработке и производстве телеинспекционных систем. Очередным шагом вперед для компании становится разработка системы, позволяющей решать любые задачи телеинспекции благодаря гибкой модульной компоновке. Новая система получила название ROVION. ROVION позволяет решать любые задачи телеинспекции труб вплоть до диаметров 2000 мм!

Цена Договорная В НАЛИЧИИ

Нашли дешевле?
Доставка по Москве, России, СНГ.
В корзину
Консультация
Заказать

Описание:





На рынок диагностического оборудования трубопроводов выходит телеинспекционная система ROVION® от компании iPEK, разработанная как модульная система с возможностью расширения. Размеры, простота в использовании и функциональность данной системы полностью удовлетворяют требованиям профессионалов в производстве работ по диагностике трубопроводов. СистемаROVION® отличается мощностью, надежностью и быстродействием. Кроме того в основе данной системы лежат продукты и технологии компании iPEK – успешные и перспективные. ROVION® без преувеличения можно назвать одной из лучших и передовых систем телеинспекции на сегодняшний день.
Система ROVION® применяется для инспекции труб диаметром от 100 и вплоть до 2000 мм. Действительно уникальной характеристикой является возможность использования всего двух транспортеров для покрытия диапазонов труб 140 – 2000 мм. Благодаря камере и яркому освещению возможен четкий и широкий обзор в каждой точке инспектируемого участка.
Многофункциональный мобильный блок управления VisionControl VC200, который ранее использовался в проталкиваемой телеинспекционной системе AGILIOS™, дополнен вторым джойстиком и тщательно проработанным специализированным программным обеспечением. Это обеспечивает совместимость между ROVION® и AGILIOS™ и увеличивает возможности расширения системы.

Характерные особенности:

  • Для труб диаметром 100 – 2000 мм
  • Возможность мобильного использования и установки в спец. автомобиль
  • Длина кабеля от 100 до 500 метров
  • Высокоэффективная светодиодная подсветка
  • Встроенный зонд 33кГц/512 Гц для определения точного местоположения камеры
  • Встроенные датчики уклона и опрокидывания транспортера
  • Электрический подъемник камеры
  • Интерфейс специально разработан для сенсорного дисплея
  • Специализированное ПО – VisionReport на русском языке
  • Блок управления VC200, совместимый с проталкиваемой телеинспекционной системой AGILIOS™
  • Возможность использования различных камер, включая панорамную камеру DigiSewer
  • Колеса повышенного сцепления
  • Возможность использования системы для телеинспекции скважин

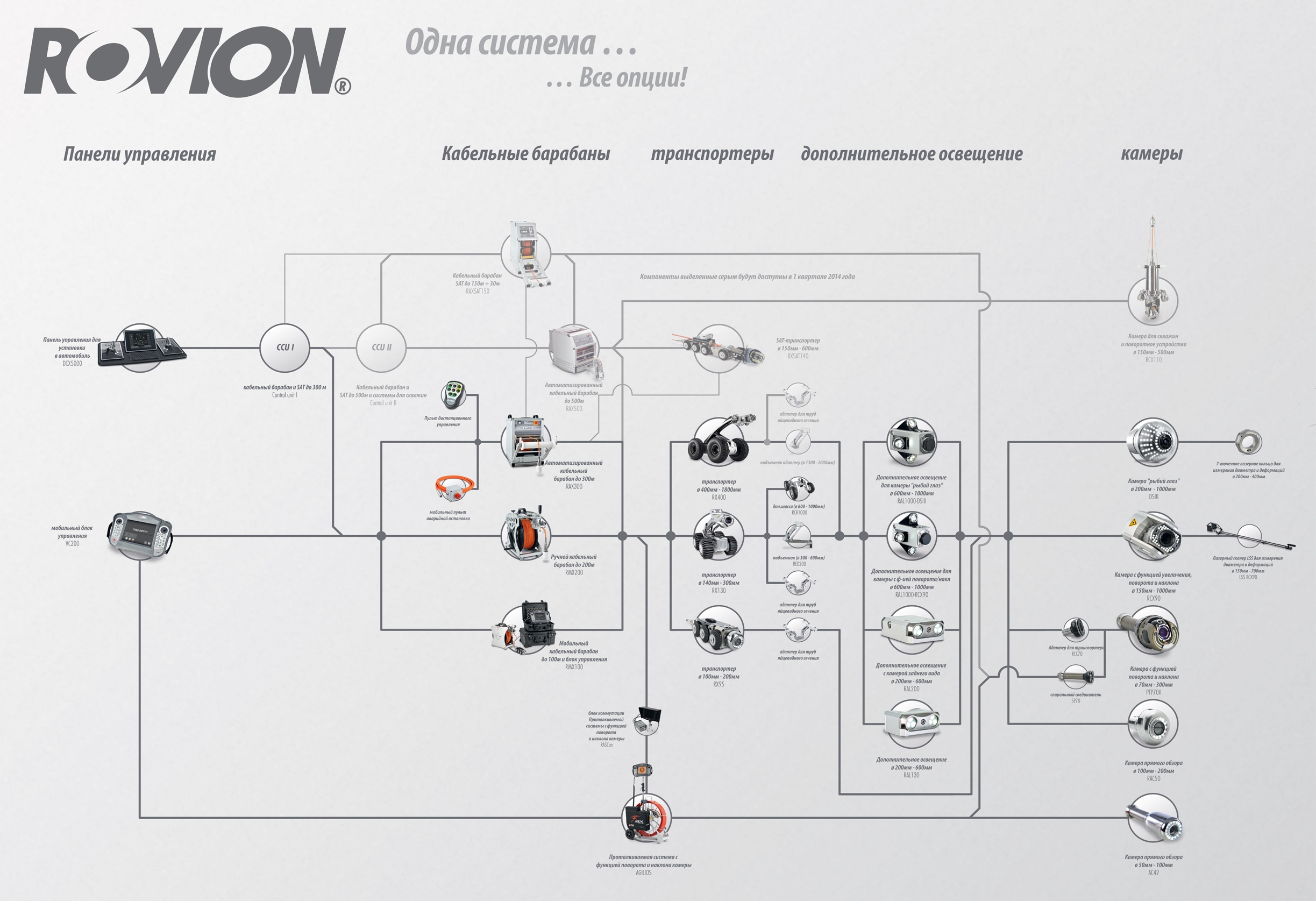

Модульная архитектура

Благодаря модульной архитектуре, вы всегда можете расширить возможности системы и получить от нее необходимые параметры и набор функций.


Возможность простой модификации системы делает ROVION® оптимальным решением для широкого спектра задач при минимальных вложениях средств. Благодаря совместимости с проталкиваемыми системами AGILIOS™ и компонентами системы SUPERVISION® системаROVION® является универсальным рением для любых задач телеинспекции!
Интеллектуальная система
Благодаря используемой технологии PipeBus® в системе используется облегченный кабель. Данная технология обеспечивает совместимость ROVION® с компонентами AGILIOS™ и SUPERVISION®.
Встроенные в блок управления, барабан, транспортер и камеру микропроцессоры объединены в цифровую сеть, что дает полный контроль над системой. Данные о системе могут быть считаны с испоьзованием ПК.

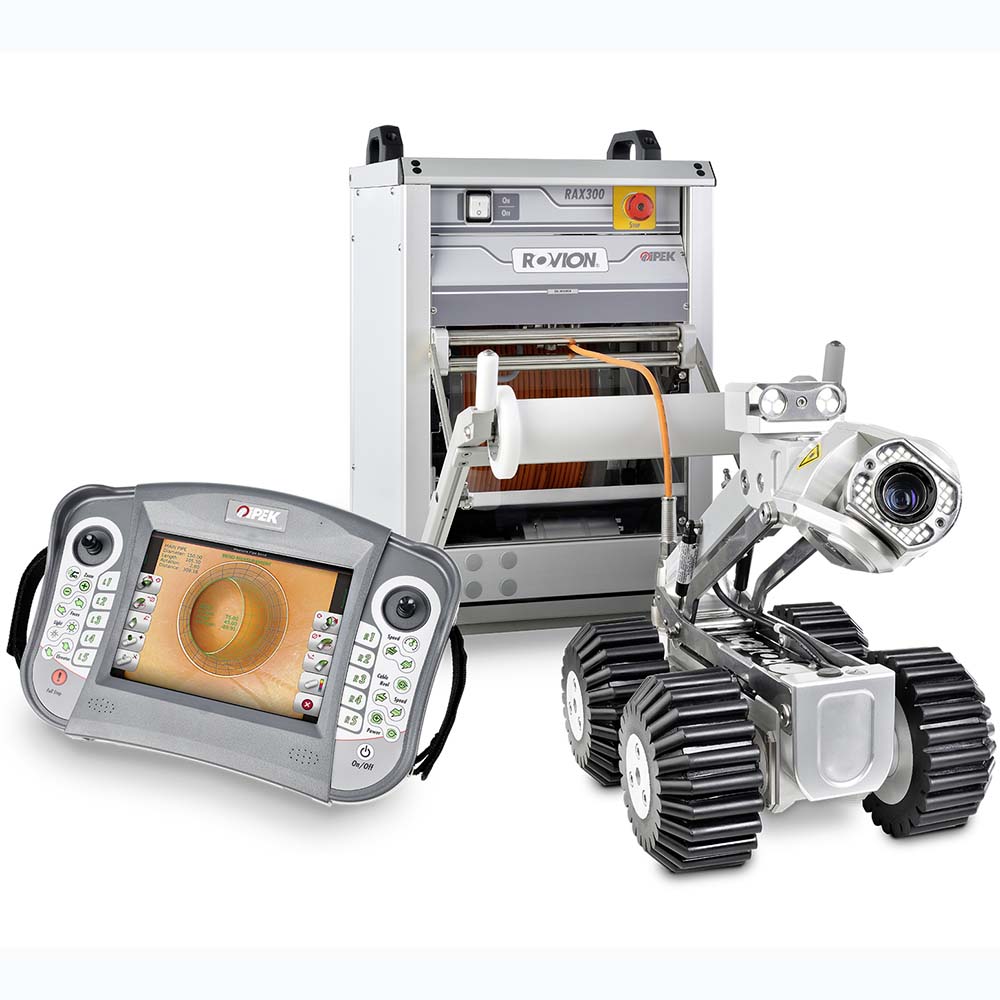

Компоненты системы
Блок управления

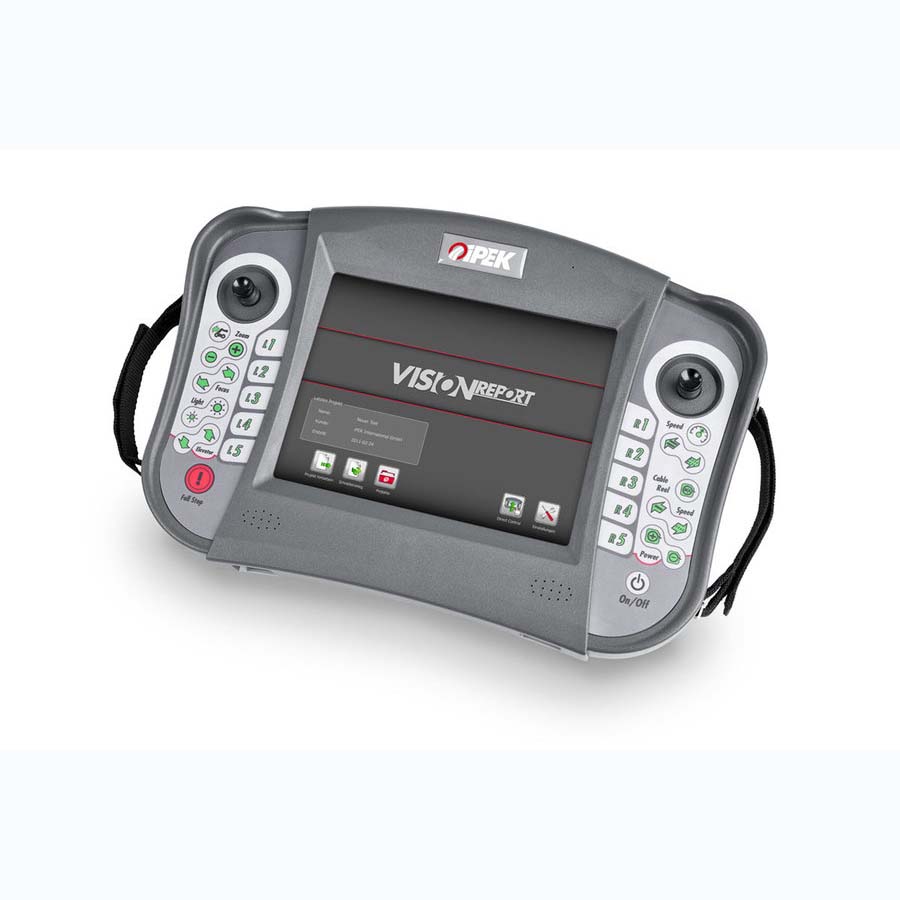

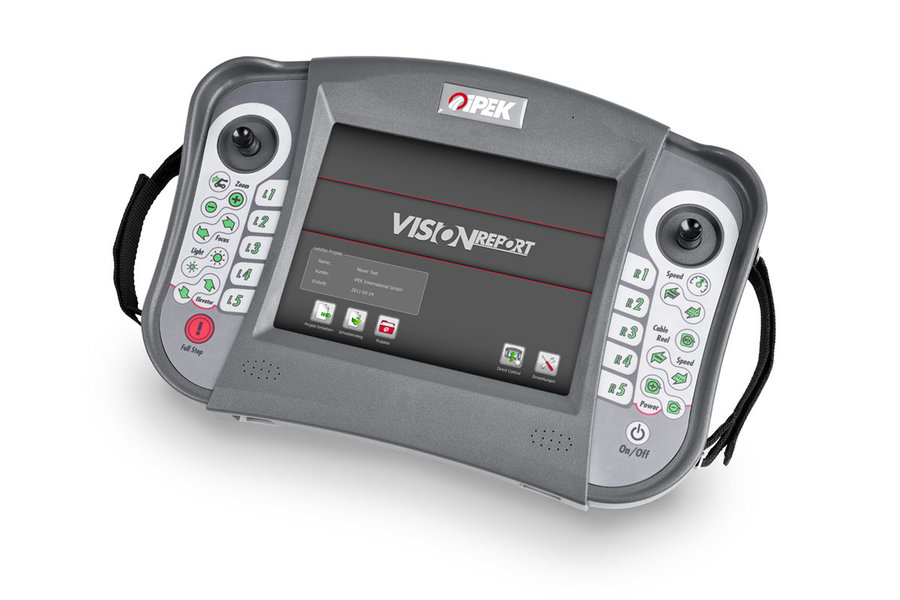

VC200 – Мобильный блок управления VisionControl

Новый блок управления VC200 был разработан на основе пользовательского опыта работы с VC100. Это основной пульт управления для всей линейки продуктов iPEK и будет является основой для будущих разработок.
VC200 имеет яркий, хорошо читаемый при дневном свете сенсорный экран разрешением 800х600 с интерактивным интерфейсом, виртуальную клавиатуру и интуитивные элементыи управления, не имеющие аналогов.
VC200 обладает всеми функциями, необходимыми для проведения инспекций. К ним относятся видеозапись в формате MPEG4, цветной генератор текста. Заранее запрограммированные макросы (напр., направления фланцев, различные положения камеры) могут быть запущены автоматически. Это экономит время и повышает качество телеинспекции. Все входные данные вводятся только через VC200, что делает его сердцем системы.
Для работы с VC200 нет необходимости приобретать стороннее ПО (напр. WinCaт), т.к. в блок управления встроено полнофункциональное специализированное ПО – VisionReport на русском языке.

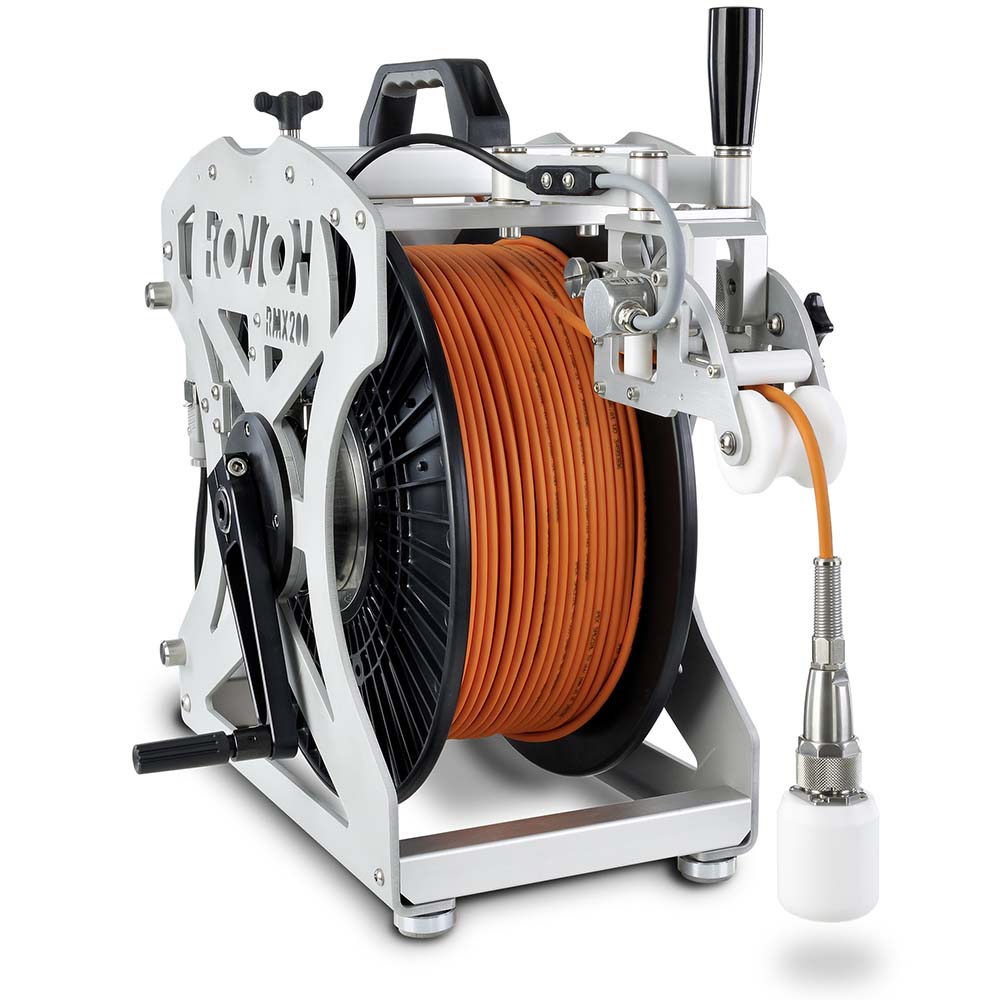

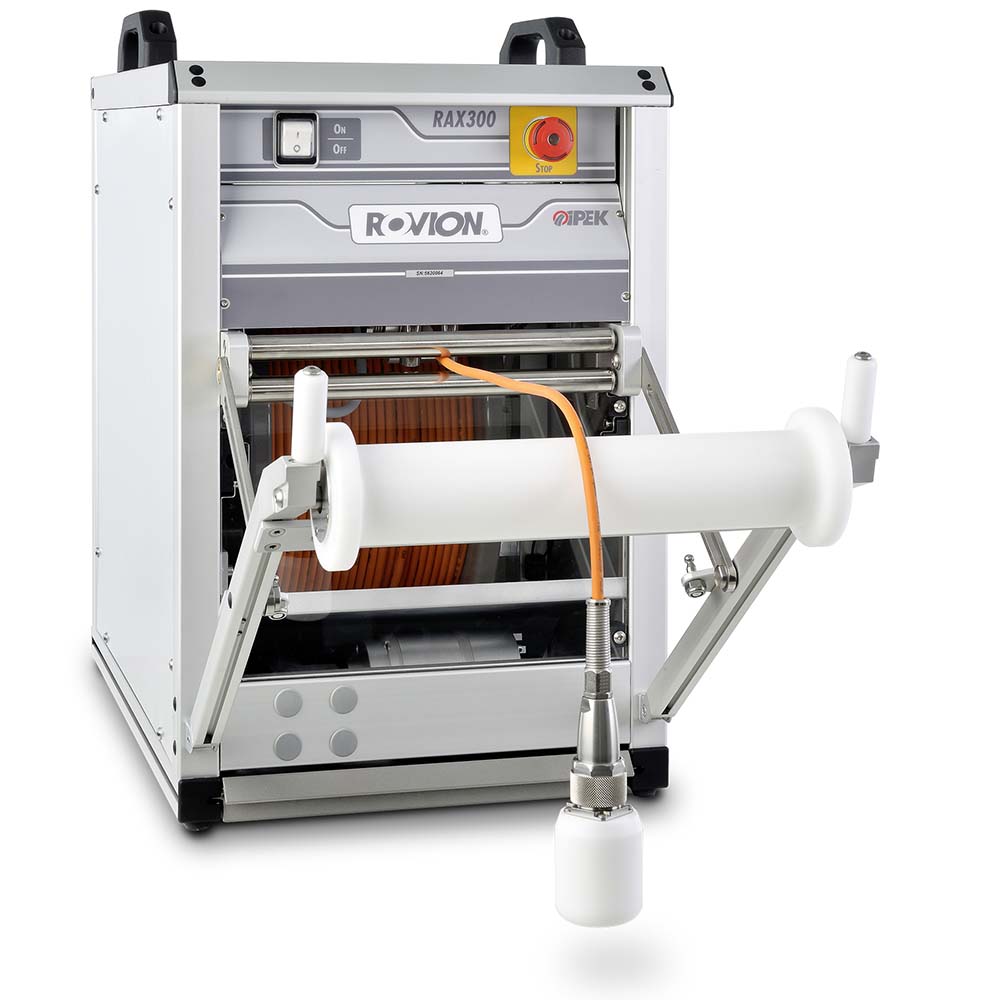

Кабельный барабан

МодельRMX100RMX200RAX300RAX500
Макс. длина кабеля, м100200300500
Размеры, ДхШхВ, мм410х230х380680х315х495625х368х575680х520х554
Вес, кг16315785
Мобильныйдададанет
Автоматическая подача/смотканетнетдада
Счетчик расхода кабелядададада
Моторизованный/ручнойручнойручноймоторизованныймоторизованный
Функция аварийной остановкинетнетдада
Беспроводной пульт ДУнетнетда (опция)да (опция)

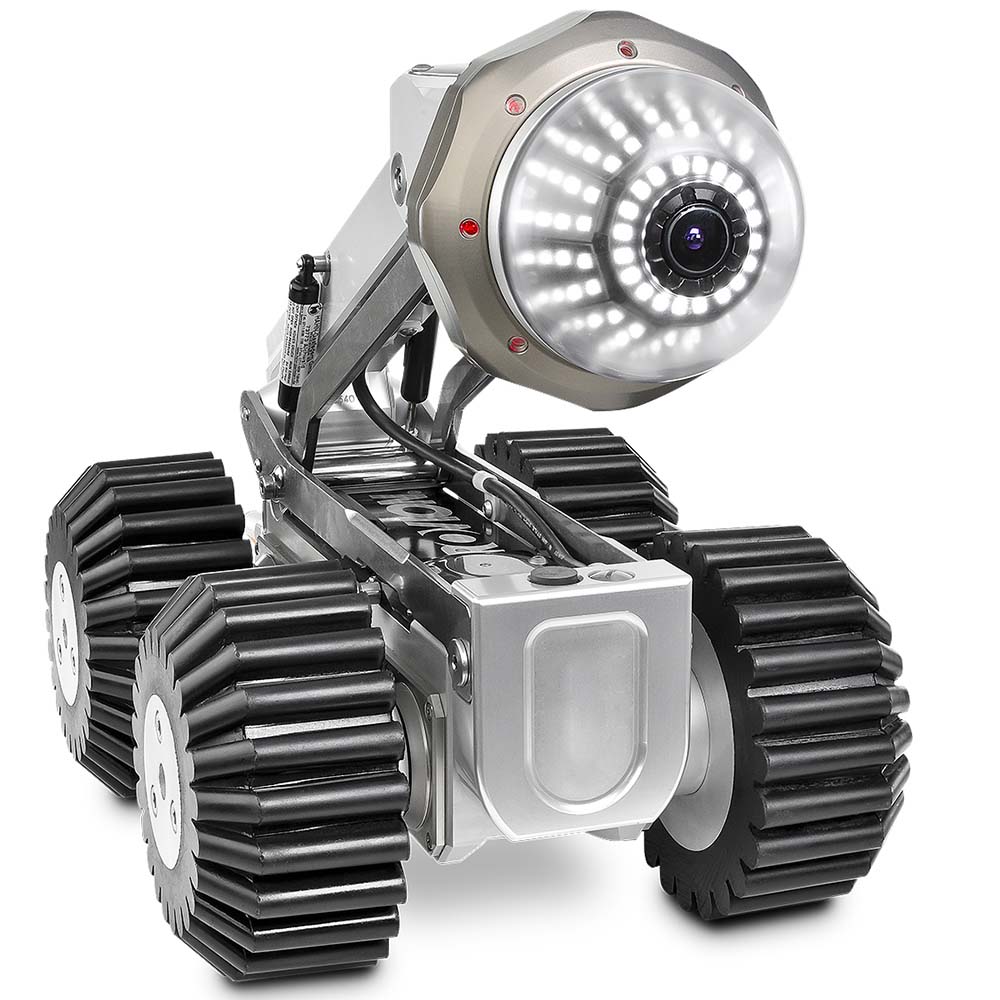

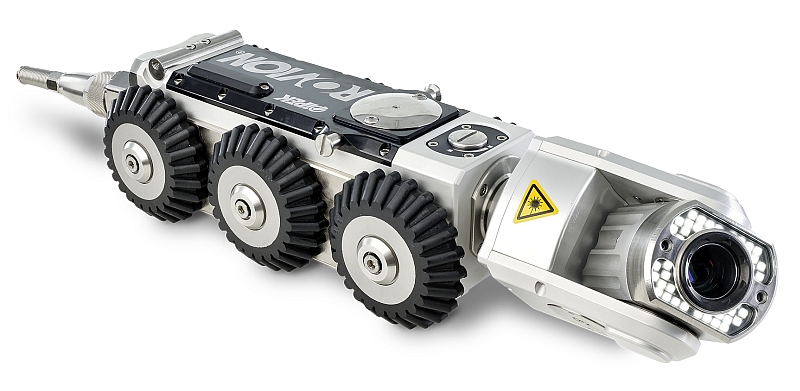

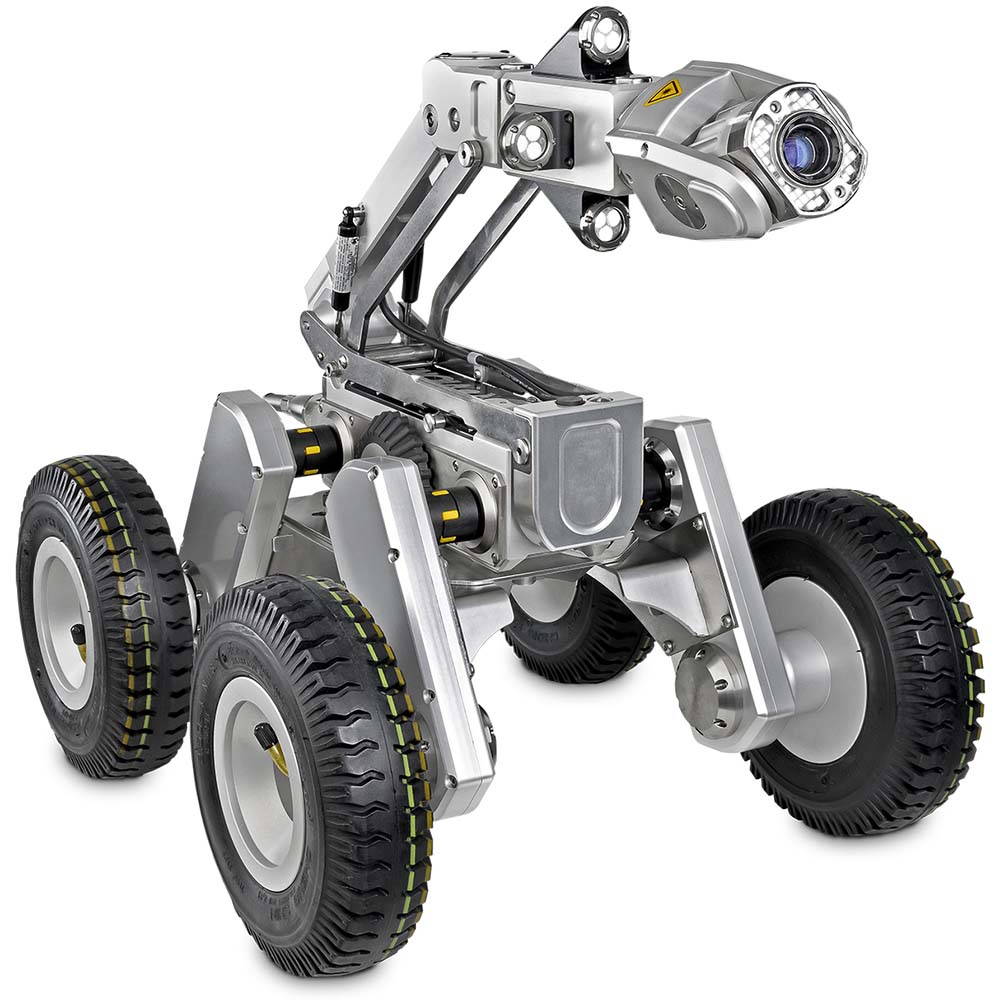

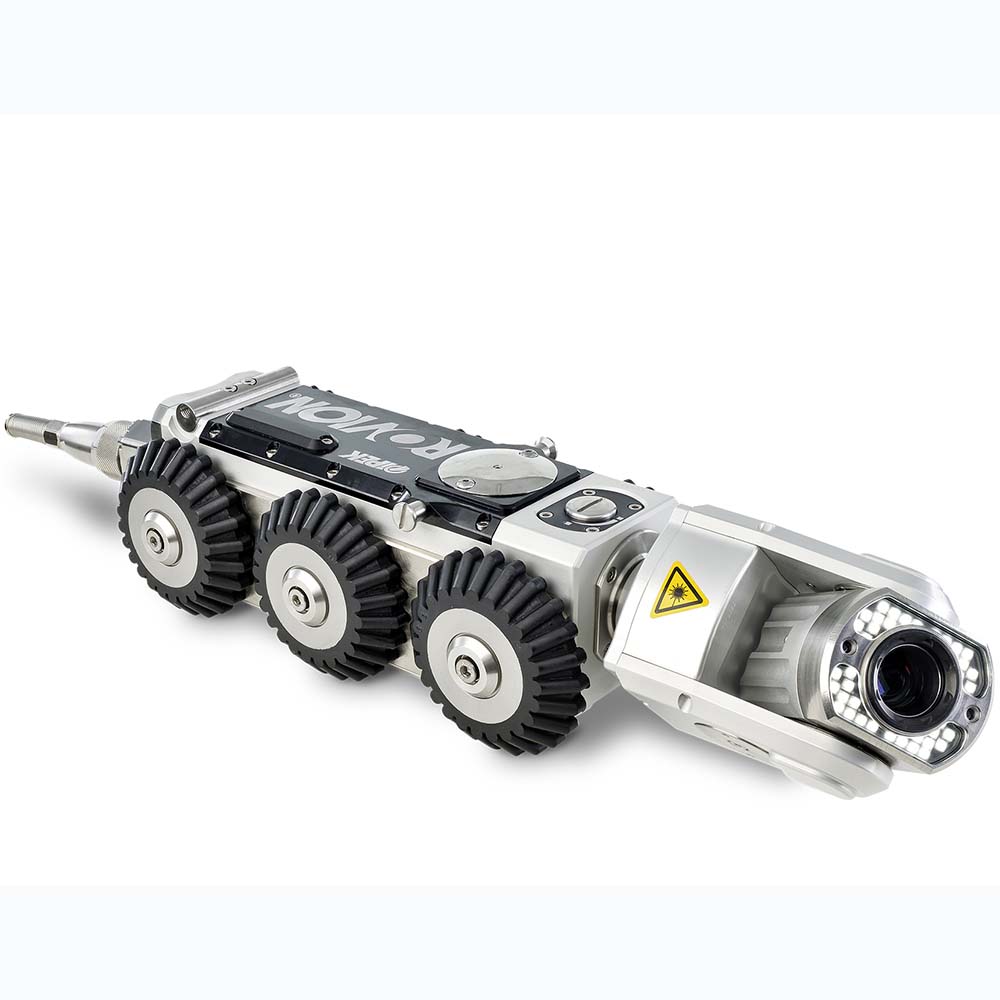

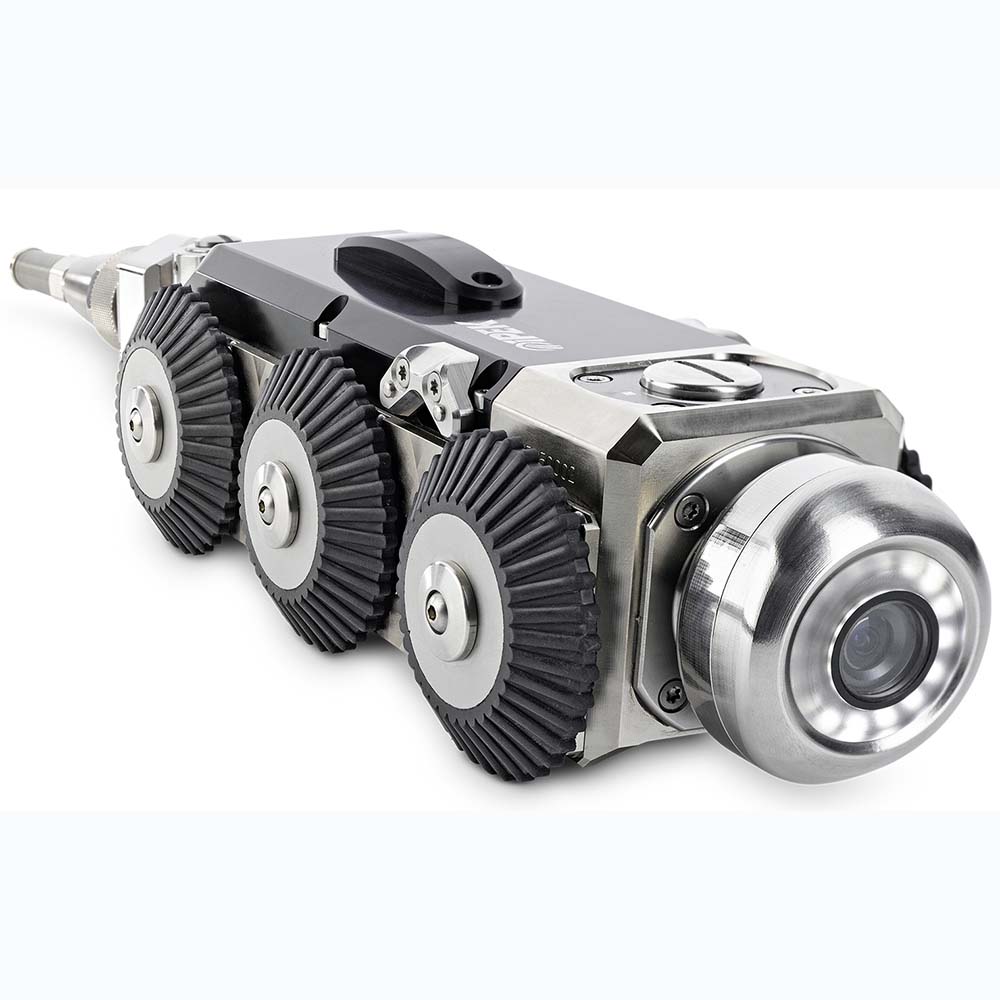

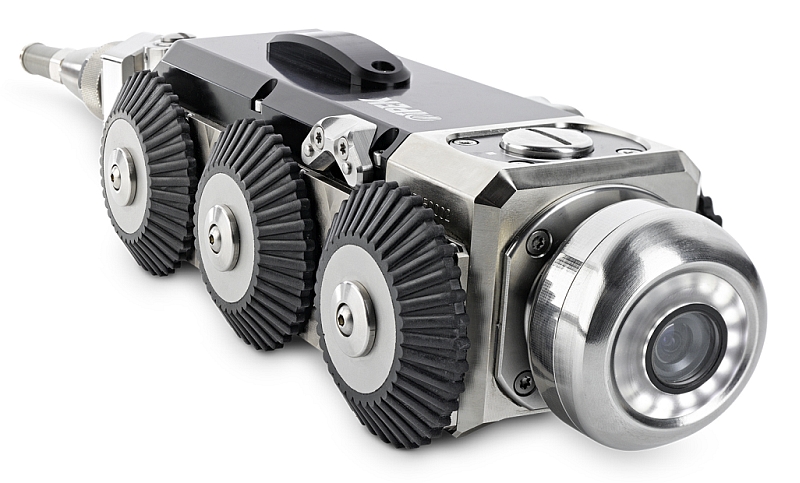

Транспортер

МодельRX95RX130RX400
Внутр. диаметр трубы (DN), мм100-200140-1000 при использовании доп. опций RED200 и RCR1000400-2000
Размеры, ДхШхВ, мм284х86х75310х110х90700х240х250
Вес, кг4632
Защита от давления, бардо 1до 1до 1
Управляемый (поворотный)дадада
Встроенный X/Y инклинометрдадада
Встроенный зонддадада
Встроенная камера заднего виданетдада
Встроенный подъемник камерынетнет (опция RED200)да
Встроенный сенсор опрокидываниядадада

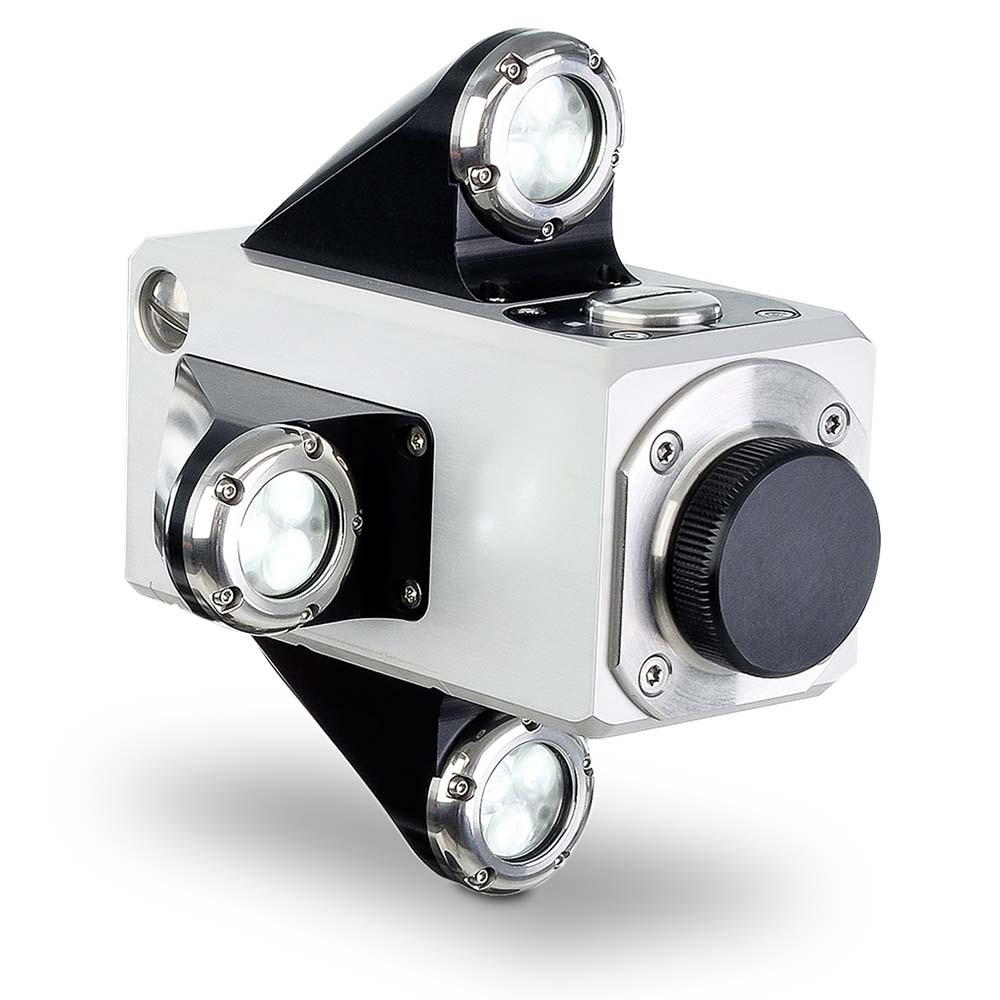

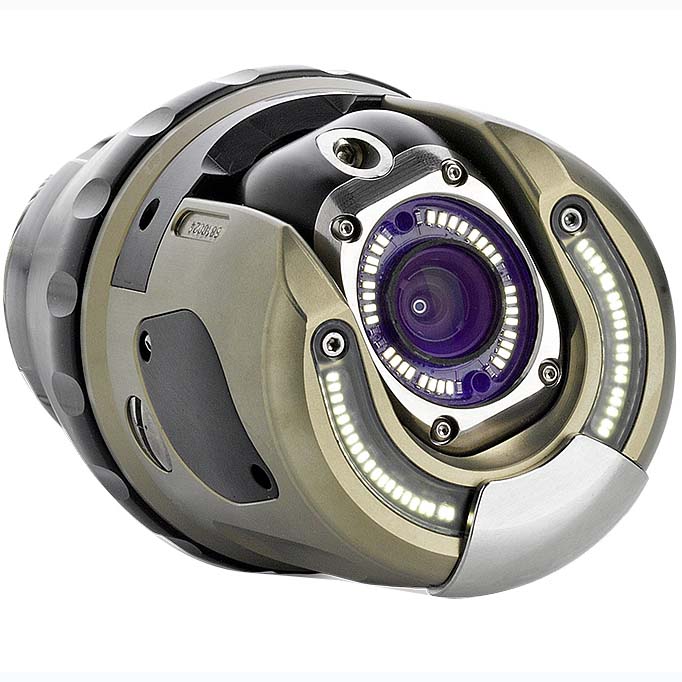

Видеокамера

МодельRCX90PTP70 IIRAC50DSIII
Панорамная камера DigiSewer
Размеры, ДхШхВ, мм168х82х72112х72х7263х46х54150х90х90
Вес, кг1,510,251,1
Защита от давления, бардо 1до 1до 1до 1
Угол наклона+/- 135°+100/-20°нетнет
Угол вращения360°360°нетнет
Увеличение10х Оптическое
12х Цифровое
нетнетнет
ФокусРучной/АвтоРучной/АвтоФиксированныйФиксированный
Встроенные лазерные диодыдаданетнет
Разрешение460 TVL420 TVL420 TVL0,47 МПикс
Угол обзора60°60°65°190°
Светочувствительность,
Люкс
10,0250,0250,1
Тип подсветкиLEDLEDLEDLED
Материал корпусаАлюминийАлюминийНерж. стальАлюминий

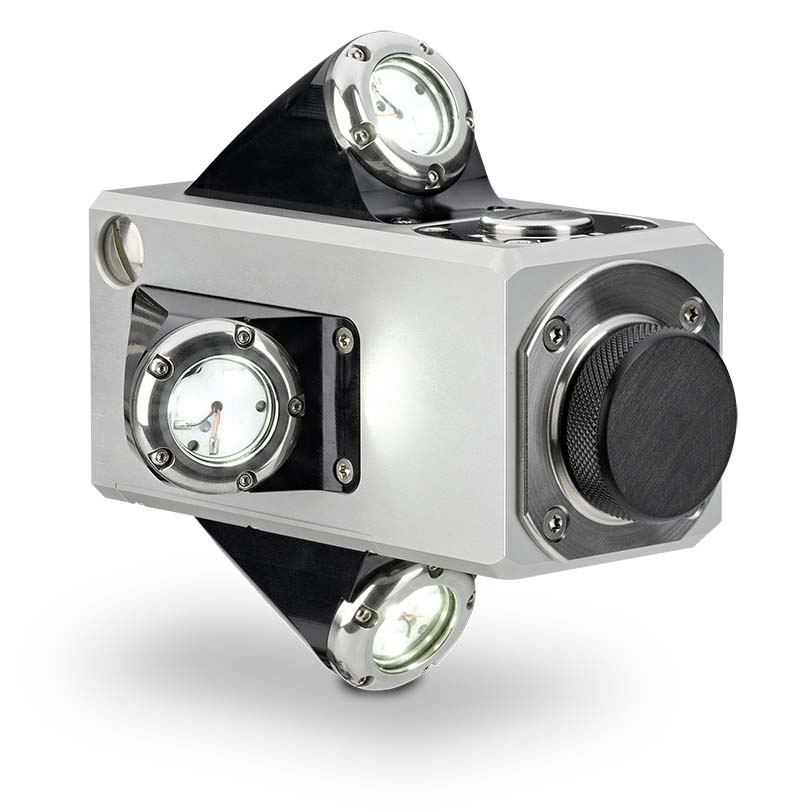

Аксессуары

RAL130
Модуль дополнительного освещения для труб диаметром 200-600 мм
Тип освещения: светодиодное с регулировкой яркости (10 уровней)
Защита от давления: до 1 бар
Размеры ДхШхВ, мм: 70x72x46
Вес: 0,5 кг
RAL200
Модуль дополнительного освещения с встроенной камерой заднего вида для труб диаметром 200-600 мм
Тип освещения: светодиодное с регулировкой яркости (10 уровней)
Защита от давления: до 1 бар
Размеры ДхШхВ, мм: 102x72x33
Вес: 0,6 кг
RAL1000-RCX90
Модуль дополнительного освещения для труб диаметром 600-1000 мм
Для использования с камерой: RCX90
Тип освещения: светодиодное с регулировкой яркости (10 уровней)
Защита от давления: до 1 бар
Размеры ДхШхВ, мм: 155x140x140
Вес: 1,3 кг
RAL1000-DSIII
Модуль дополнительного освещения для труб диаметром 600-1000 мм
Для использования с камерой: DSIII
Тип освещения: светодиодное с регулировкой яркости (10 уровней)
Защита от давления: до 1 бар
Размеры ДхШхВ, мм: 155x120x120
Вес: 1,3 кг
RED200
Электрический подъемник камеры для RX130 для труб диаметром 300-600 мм
Для использования с транспортером: RX130
Тип привода: электрический
Защита от давления: до 1 бар
Размеры в сложенном виде ДхШхВ, мм: 315x80x145
Размеры в поднятом виде ДхШхВ, мм: 315x80x320Вес: 3,2 кг
Совместимость: доп освещение RAL130, RAL200, RAL1000-RCX90, RAL1000-DSIII; камеры RCX90, RAC50, PTP70II, панорамная камера DSIII

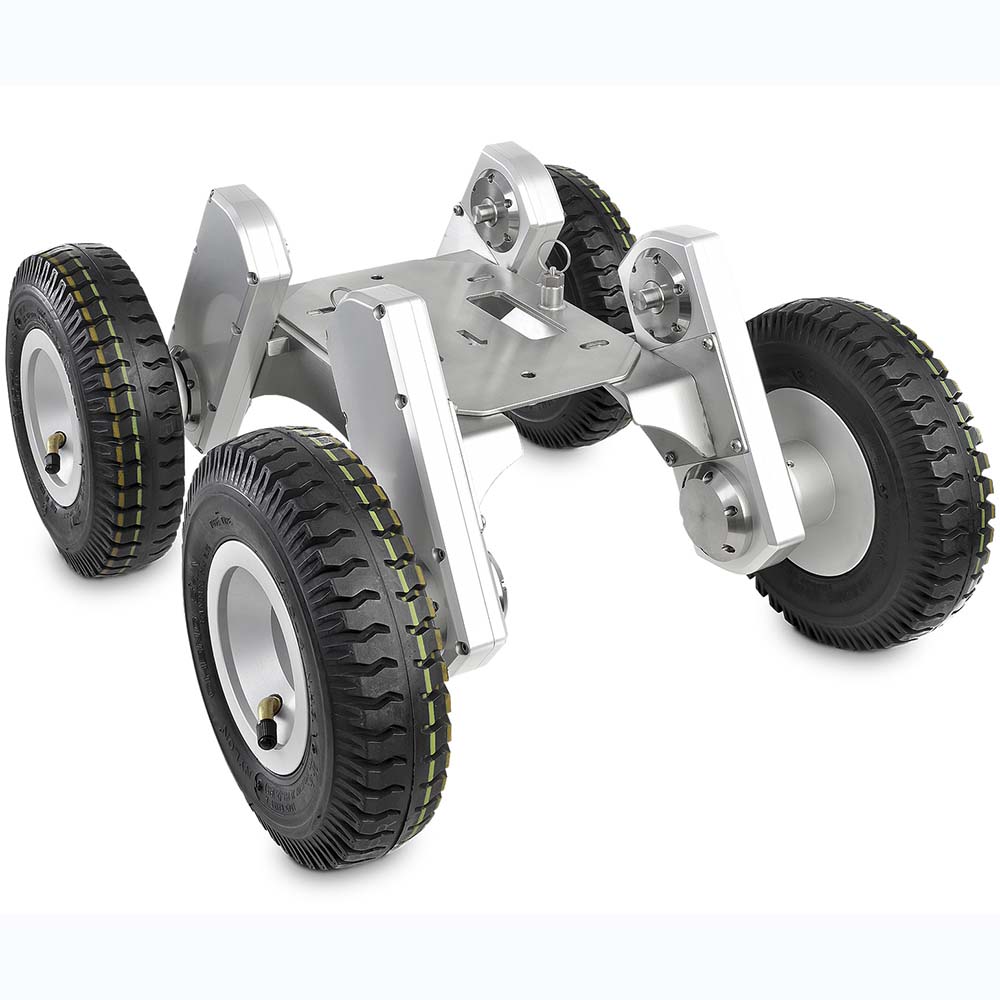

RCR1000
Дополнительная тележка для RX130 для труб диаметром 600-1000 мм
Для использования с транспортером: RX130
Размеры ДхШхВ, мм: 530x437x264
Вес: 15,5 кг (включая колеса D220)
EXT400
Удлинитель подъемника для RX400 для труб диаметром 1300-2000 мм
Для использования с транспортером: RX400
Адаптеры для труб яйцевидного сеченияСпособствуют поддержанию горизонтального положения транспортера и препятствуют опрокидыванию в трубах яйцевидного сечения. Различные конфигурации.
Колеса для транспортеровКолеса различных диаметров, конфигурации, материалов. Подбираются в зависимости от задач заказчика для обеспечения наилучшего сцепления и позиционирования транспортера в трубе.

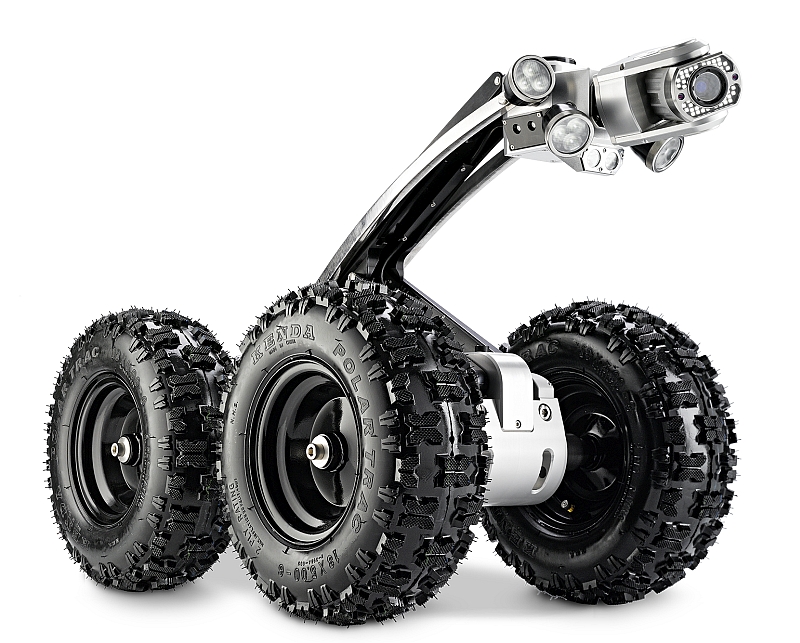

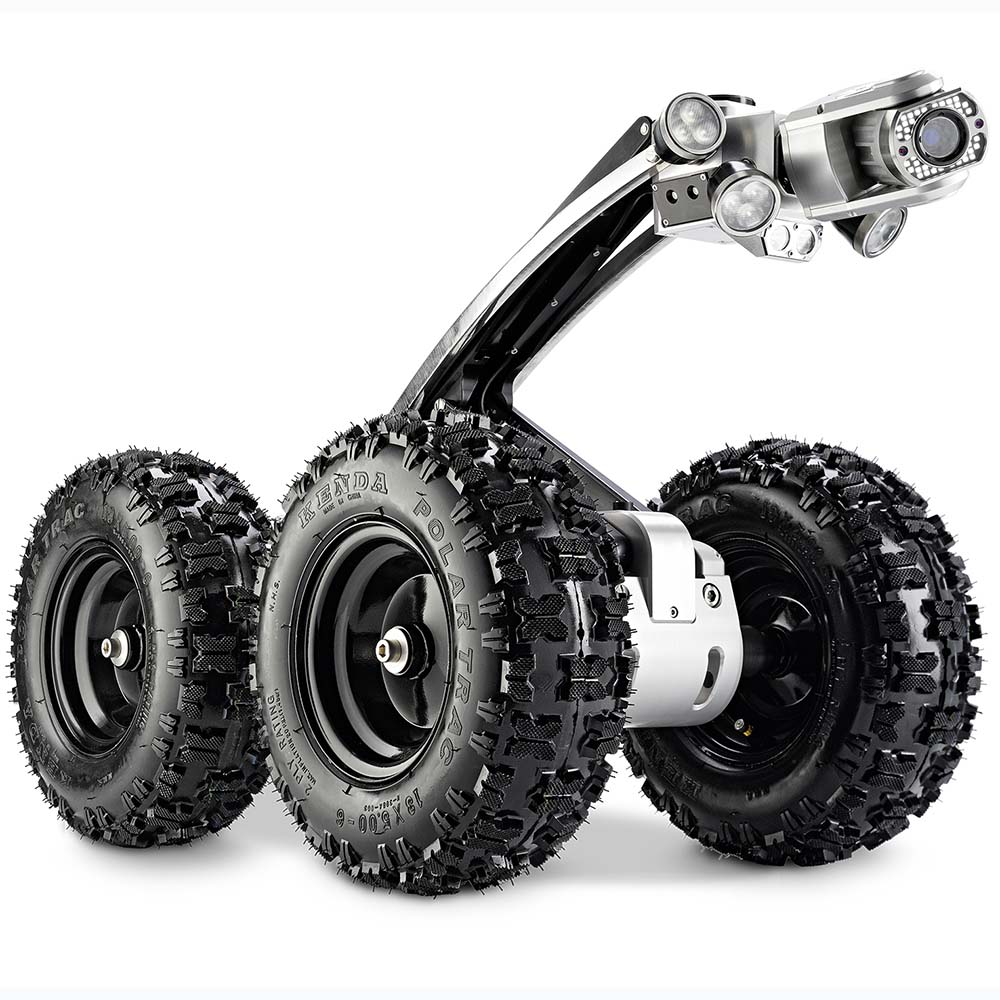

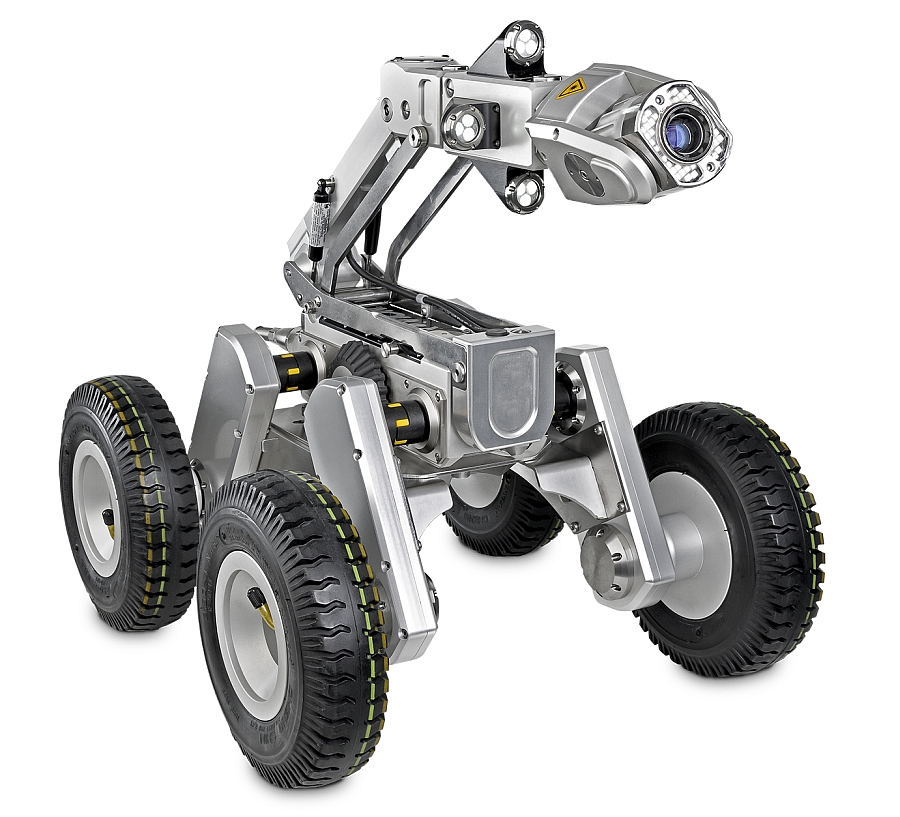

Транспортер RX130 с установленными модулем доп. освещения RAL1000-RCX90, подъемником камеры RED200, тележкой RCR1000 и камерой RCX90

Лазерные компоненты

МодельЛазерное кольцо
LASERRING
Лазерный сканер LSS
СовместимостьПанорамная камера DSIIIКамера RCX90
Размеры, ДхШхВ, мм120х120х32466-1316x101x92
Вес, кг10,465
Защита от давления,
бар
до 1до 1
Форма лазерного излучения7 точеккольцо 360°
Необходимое ПОWinCan Laser ScanWinCan Laser Scan
Внутр. диаметр трубы (DN), мм200-400150-700
Класс лазера21
Питаниеот системыбатарея 1,5В тип АА – 1 шт.
Материал корпусаАлюминийАлюминий, карбон

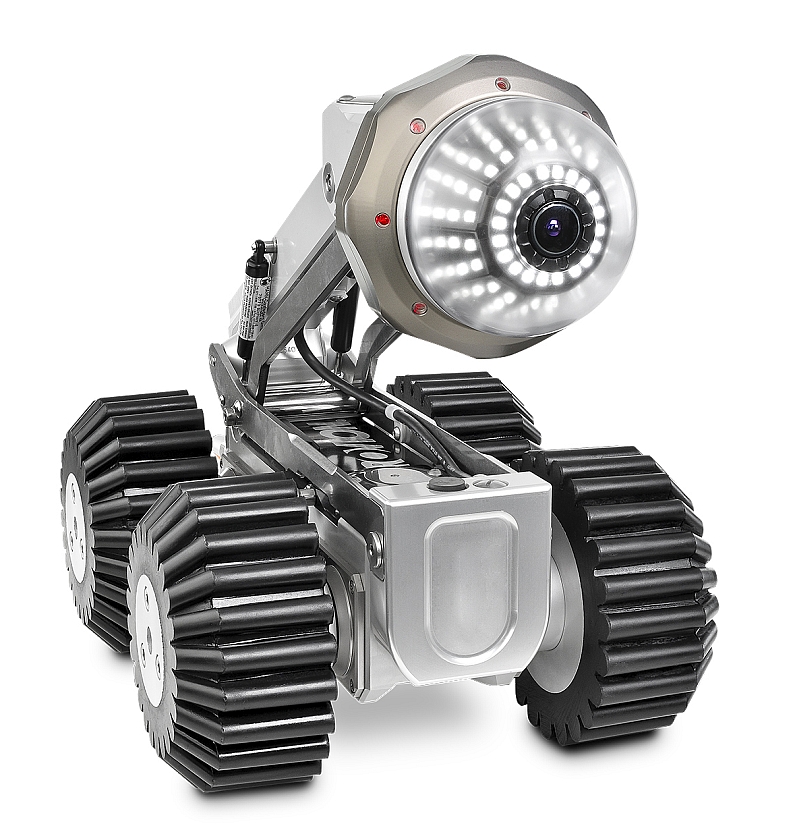

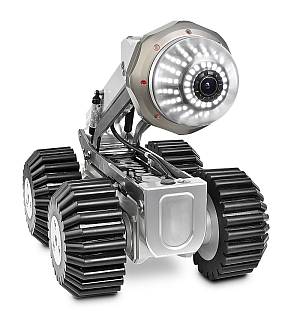

Транспортер RX130 с установленными
подъемником камеры RED200, панорамной
камерой DSIII и лазерным кольцом
LASERRING

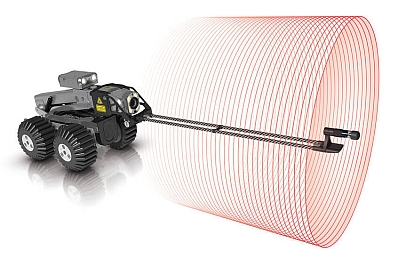

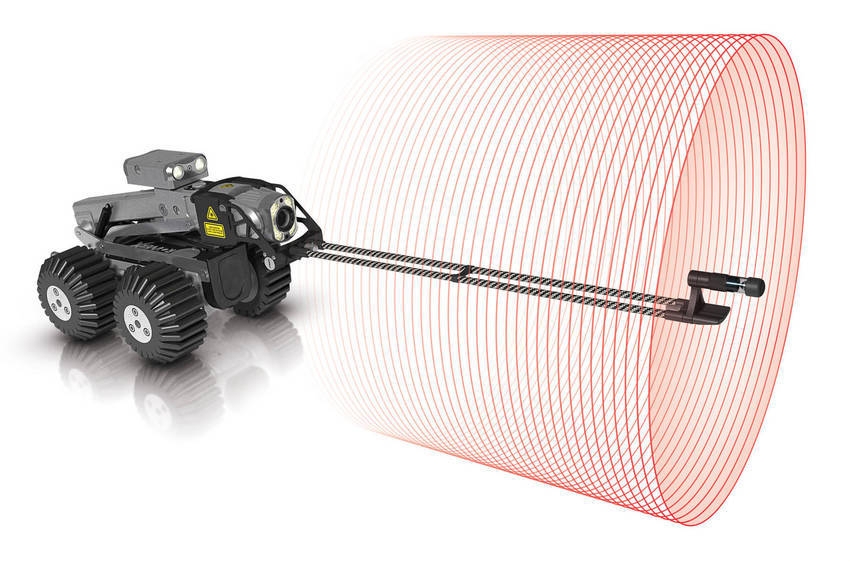

Транспортер RX130 с установленными
подъемником камеры RED200, модулем доп.
освещения RAL200, камерой RCX90 и
лазерным сканером LSS



Измерительные функции ПО
Специализированное ПО VisionReport имеет встроенные функции измерений. Благодаря данным функциям вы можете без вспомогательных инструментов измерить такие объекты в трубе как:

  • Размер повреждения с помощью встроенных в камеру лазеров
  • Уровень воды в трубе
  • Радиус, угол и положение поворота
  • Диаметр, угол и положение отвода
  • Размеры и положение объекта на стенке трубы (напр., отложения, прогиб, продольная трещина)
  • Размеры и положение объекта, находящегося в плоскости сечения трубы (напр., проросшие корни деревьев, мусор в трубе и т.п.)

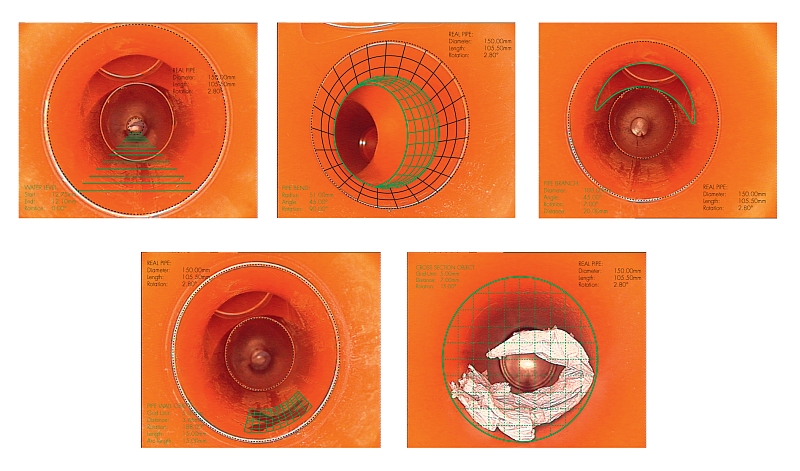

Примеры экранов работы измерительных функций специализированного ПО VisionReport

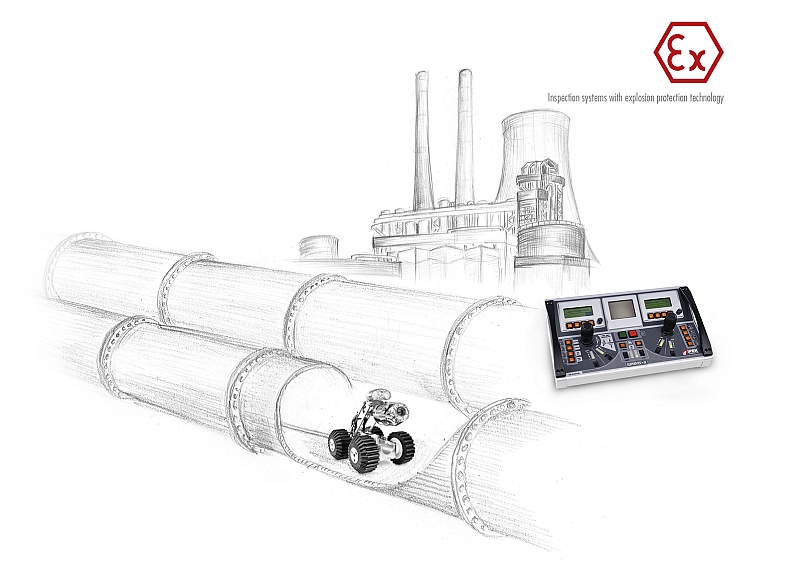

iPEK EX
Взрывозащищенное исполнение системы
Высочайшая степень безопасности является главным приоритетом при работе во взрывоопасных районах. Система iPEK ROVION® EXгарантирует это как ни одна другая система на рынке. Постоянный мониторинг отдельных компонентов системы и допуск ATEX zone 1 обеспечивают абсолютную безопасность и надежность в любых местах работы.
