Сетевые течеискатели Zonescan 820

Сетевые течеискатели Zonescan 820
Сетевые течеискатели Zonescan 820

Производитель: Gutermann Messtechnik (Швейцария)

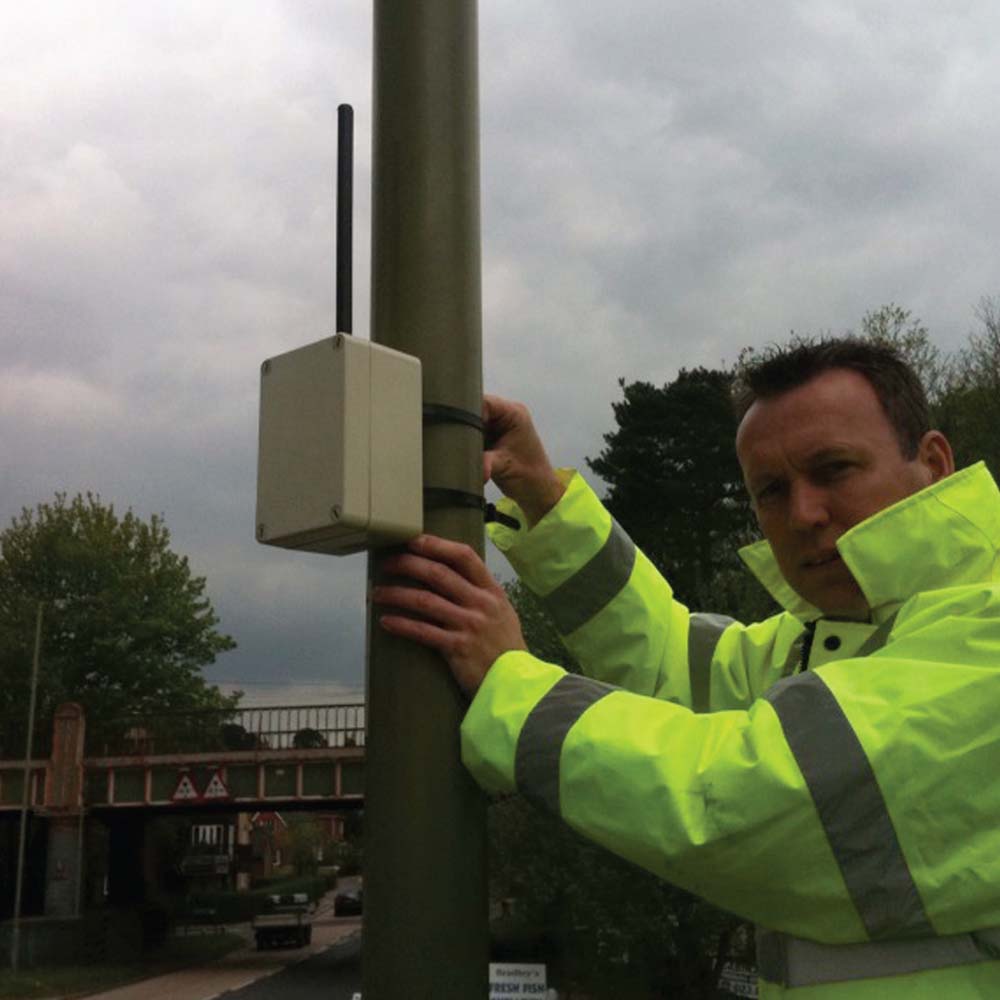

Приборы обнаружения протечек (датчики) Zonescan 820, расположенные по всей системе трубопроводов через равные интервалы (часто прикрепленные магнитной поверхностью к втулкам клапанов или к пожарным гидрантам), постоянно отслеживают и анализируют характеристики шумов в системе трубопроводов и могут определить наличие и точно указать на место протечки.

Как только Zonescan 820 выявит наличие утечки, её точное местоположение может быть определено с помощью корреляции между двумя датчиками Zonescan. Данные, полученные от каждого датчика сохраняются в базе данных ПО, установленного на рабочем ПК или сервере. Эти данные могут быть использованы для составления подробных отчетов для ремонтных бригад или общего анализа данных, собранных за определенный период, что позволяет планировать работы по замене трубопровода. Информация об утечках может быть интегрирована с GPS и GIS системами.

Сетевые течеискатели Zonescan 820 включаются для диагностики системы через заданные пользователем интервалы, либо в ответ на запрос, полученный от управляющего ПО (через компьютер, КПК или WEB-приложение). Все остальное время датчики находятся в спящем режиме в целях экономии заряда батареи. Датчики Zonescan 820 рассчитаны на срок работы до пяти лет, прежде чем понадобится замена батарей. Для замены батарей следует обратиться к официальному представителю компании Gutermann.

Цена Договорная В НАЛИЧИИ

Нашли дешевле?
Доставка по Москве, России, СНГ.
В корзину
Консультация
Заказать

Технические характеристики:

Корпус:Алюминиевый, с магнитным креплением
Датчик:Высокочувствительный пьезокерамический датчик
Чувствительность акселерометра:3 μg
Габариты:90 x 40 мм в диаметре
Вес:310 г.
Класс защиты:IP68, погружается в вводу на глубину до 2 м
Питание:Сменная литиевая батарея
Срок службы батареи:Стандартно 5 лет (зависит от режимов работы)
Память:10 дней для значений протечки в каждом датчике (последние записи) 30 анализа протечек и гистограмм для каждого датчика (последние записи)
Интервал температур:От -20 до +80°C
Тип передатчика:Передатчик для интерактивной коммуникации
Мощность радиосигнала:20 мВт


Описание:

Программируемый течеискатель воды (датчик)

Датчики Zonescan могут быть индивидуально или совместно запрограммированы для соответствия своему расположению и особенностям окружающей среды. Вы можете использовать «промышленный стандарт» для регистрации параметров при времени работы с 2:00 до 4:00 утра и проверкой каждые три секунды, либо задать любой другой подходящий период работы и интервалы между регистрациями данных. Затем полученные с датчиков данные можно просмотреть в удобном формате при помощи ПО под управлением Windows или веб-браузера (в случае использования ALPHA-модулей с функцией передачи данных по GPRS).

При использовании продолжительных периодов записи и коротких интервалов между регистрациями данных, инженер диагностической системы, оборудованной Zonescan 820 больше не сталкивается с понятием ложных протечек или ложных срабатываний и экономит время, которое обычно уходит на определение координат несуществующих протечек.

Сбор данных из автомобиля либо полностью автоматическая система обнаружения утечек

Патрульный оператор, оказавшись в радиусе действия датчика, получит через встроенное программное обеспечение автоматическое сообщение о зарегистрированном событии, в котором будет указан номер прибора, и упомянуто о зарегистрированной в этом районе возможной протечке. Если оператору требуется прослушать зарегистрированный шум утечки, оператор может в любое время прослушать звук с датчика, передаваемый в цифровом виде, не выходя из машины и не прикасаясь к приборам.

Система позиционирования GPS и интеграция с GIS

Система Zonescan способна устанавливать точные данные системы GPS о положении датчика в момент его установки. В дополнение к этому, данные со всего проекта Zonescan (в том числе и указания на места протечек) можно передать по протоколу GPRS, и затем автоматически интегрировать с GIS или программой Google Earth или Yahoo Maps.

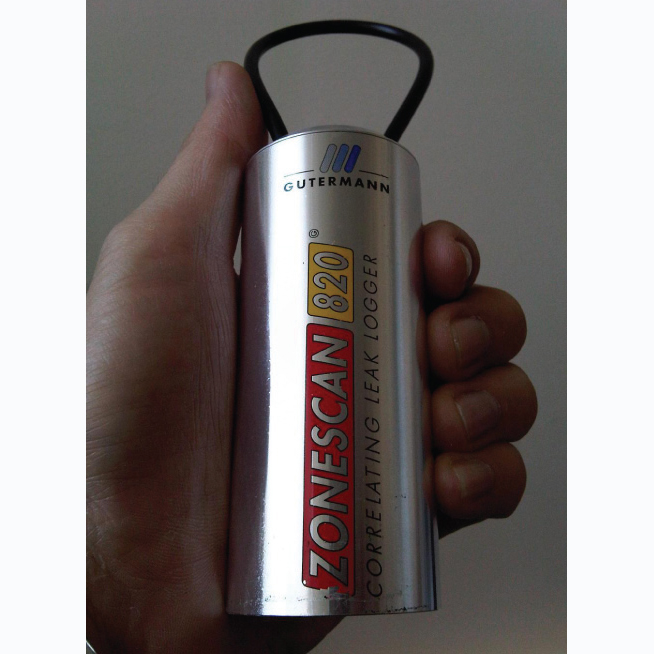

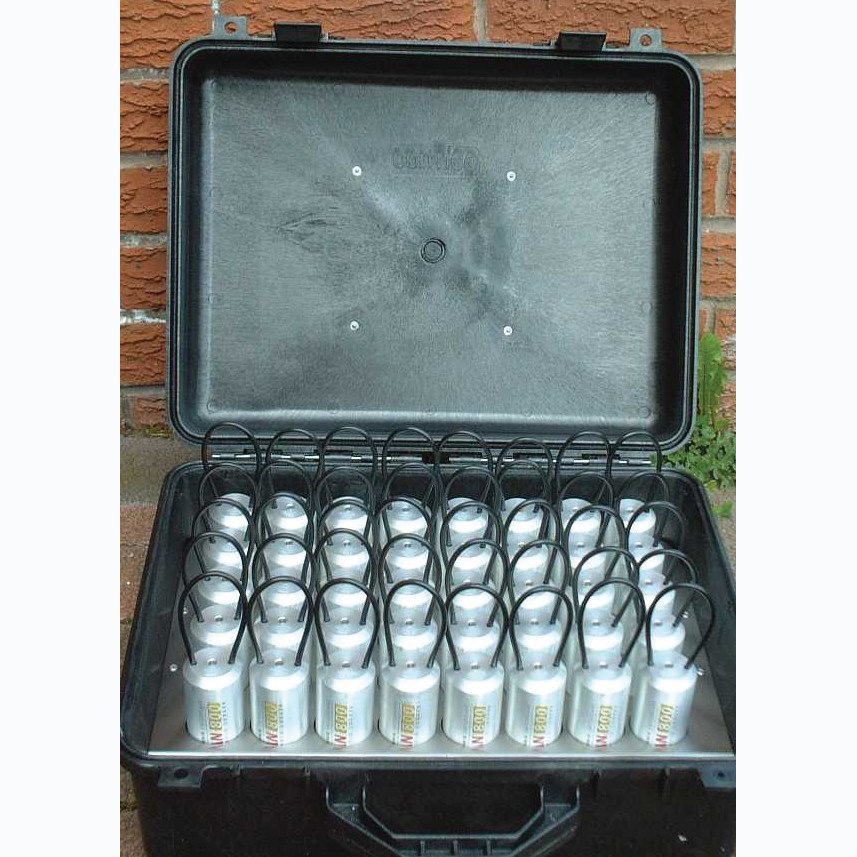

Самый компактный и надежный переносной акустический течеискатель (датчик)

При высоте всего 90 мм, снабженный гибкой петлей для переноски, в которую встроена антенна, и защищенный металлическим корпусом корпусом, датчик Zonescan 820 является самым компактным, легким и надежным устройством из доступных аналогов. Другие беспроводные датчики снабжены либо жесткими пластиковыми антеннами, либо пластиковыми корпусами, и часто ломаются. Датчики Zonescan 820 при весе всего 0,4 кг может легко переносить и устанавливать один человек.



Записанные данные отображаются в базе данных программного обеспечения как «Таблица проекта»

Каждому результату присваивается значение «Величина протечки» и индекс от 1 до 100 для первичного отображения. Величина протечки определяется уровнем и распространением зарегистрированного шума в децибелах. Оператор устанавливает границы величин протечки в управляющей программе. Этими параметрами задается отображение результата: красный (возможная протечка), оранжевый (вероятная протечка) и зеленый (нет протечки). Подобные границы, по необходимости, устанавливаются и для передаваемых звуковых предупреждений.

Величина протечки используется для установки приоритетов определения и подтверждения. Например, если граница величины протечки установлена на значение 30 (спокойно), то небольшие протечки (например, просачивающиеся из пожарного гидранта капли или неплотные заслонки клапанов) могут быть выделены оранжевым цветом в таблице проекта, вместе с другими, более значительными протечками. Если же границу установить на значение 50, эти же участки в таблице проекта будут выделены зеленым, и о них приборы не будут сигнализировать патрульным операторам. Патрульный оператор обычно устанавливает границы, ориентируясь на знания о своем локальном участке сети, поэтому другие участки, с другими параметрами давления и материалами труб, могут обследоваться с другими настройками, которые будут эффективнее.

Зарегистрированные каждым датчиком значения в децибелах будут отображаться индивидуально для каждого прибора в Графике измерений. В памяти каждого прибора содержатся Графики измерений за последние 30 дней и величины протечек за последние 10 дней. После заполнения памяти самые старые записи удаляются. Объем данных по всей истории работы системы ограничен только объемом памяти основного компьютера. Каждый датчик можно увидеть на карте и при необходимости вывести диаграмму регистрируемого им шума.


Таблица проекта и установка величины протечки

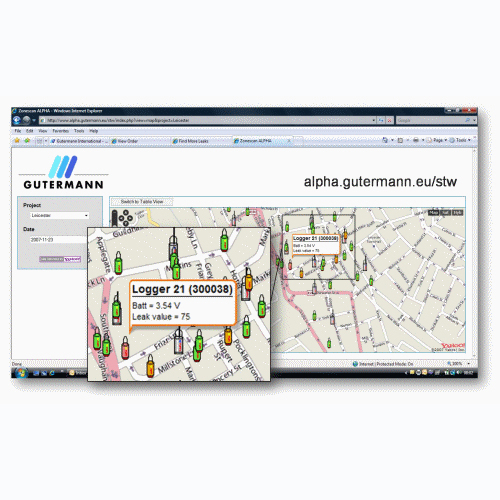

Диаграмма шума и положение датчика на карте

Количество датчиков, которое может быть зарегистрировано в таблице проекта Zonescan 820, не ограничено

Для каждого обслуживаемого района сетей рекомендуется использовать отдельный проект Zonescan, это помогает патрулям распределять время и организовывать данные. Каждый проект можно сохранить в виде файла .zip для архивации или отправки по электронной почте.

Цифровая корреляция

В дополнение к регистрации шумов, каждый датчик Zonescan 820 может также быть независимо запрограммирован на запись шума в трубах в любой момент времени, и это выполняется во время синхронизации (программирования или передачи данных). Затем этот образец шума оцифровывается и хранится в памяти датчика для дальнейшей передачи при получении запроса от главного компьютера. Оцифрованные шумы хранятся в разделе Noise Signals программы Zonescan 820 для обеспечения последующей перекрестной корреляции датчиков с целью определить место протечки, произошедшей между двумя датчиками.

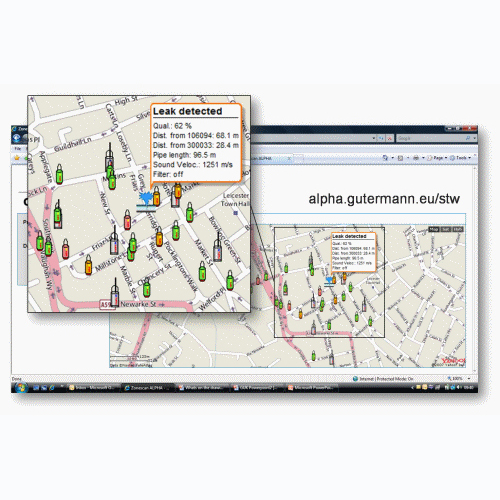

Перекрестная корреляция проводится путем выбора двух любых датчиков в таблице проекта, а затем нужно нажать кнопку ‘Correlate’ (Корреляция). После ввода данных о трубах на диаграмме отобразится точное расстояние от первого выбранного датчика до места протечки.

Автоматическая многоточечная перекрестная корреляция всех датчиков одного проекта!

ПО Zonescan впервые предоставляет пользователям такую возможность. Выберите иконку Test Correlation в окне программы анализа Zonescan, и мощное приложение выполнит автоматическую корреляцию по всем датчикам, задействованным в проекте. Используя особые формулы корреляции, Zonescan 820 предоставит пользователю список наиболее вероятных мест протечки – всего одним щелчком мыши вы можете добиться такого результата!

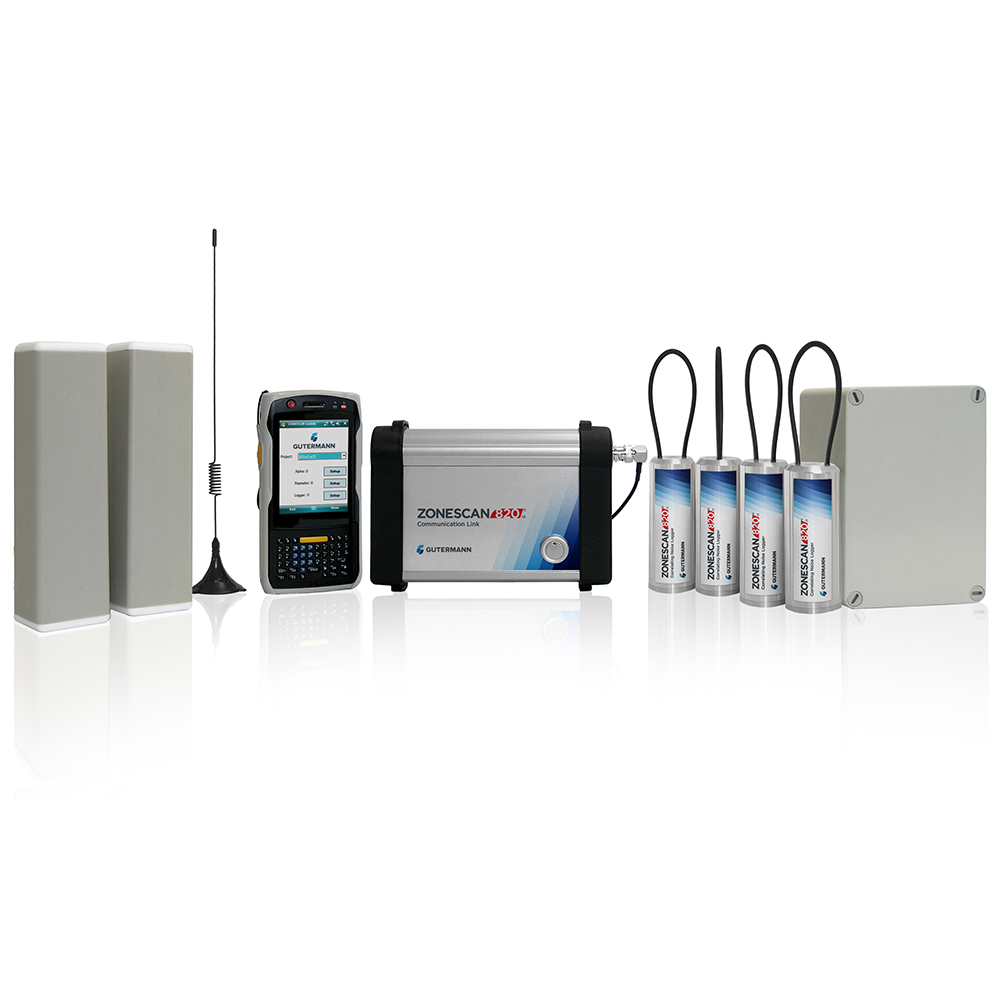

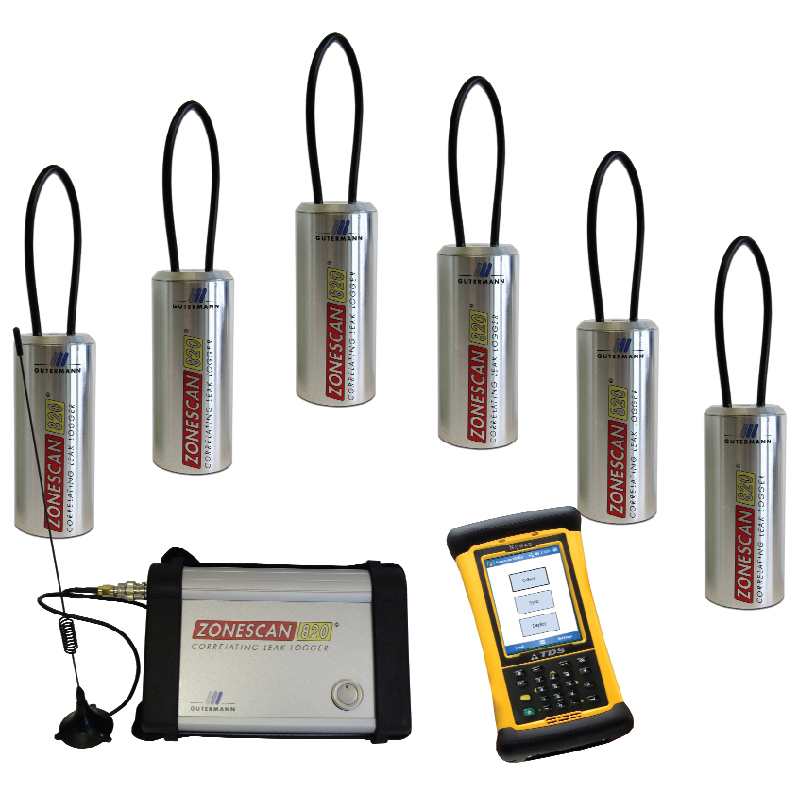

Zonescan 820

Техническая спецификация и особенности

Память:
  • Возможность хранить и передавать данные анализа протечек и величины протечек за последние 30 дней на каждом датчике.
  • Возможность хранить и передавать данные об уровне и распространении шума (в дБ) за последние 10 дней на каждом датчике.
  • В базе данных может храниться и выдаваться по запросу неограниченное количество записей истории шумов и распространения протечек.

Дополнительные функции:

  • Три режима визуальной индикации зарегистрированных шумов при поиске утечек воды: “Вероятная протечка” (красный), “Возможная протечка” (оранжевый) и “Нет протечек” (зеленый).
  • Индивидуальный порог вероятности утечки (0-100%) задается для каждого события.
  • Серийный номер и расположение самописца (клапанный узел, улица и т.п.) указываются в каждой записи.
  • Голосовые сообщения и сигналы (на любом языке) для каждой записи выводятся через динамик.
  • Возможность автоматической корреляции при протечке для удаленного определения точного положения протечки.
  • Автоматическая многоточечная корреляция по всем датчикам текущего проекта, указывающая точное расположение протечек.
  • Удаленное прослушивание записанных и переданных шумов в дежурном автомобиле.
  • Составление топографической схемы трубопровода и распределение отмеченных участков с автоматической цветовой индикацией, например: “Вероятная протечка” (красный), “Возможная протечка” (оранжевый) и “Нет протечек” (зеленый).
  • Индикация нескольких протечек одним датчиком.
  • Возможность интеграции в системы GIS и/или GPS.
  • Неограниченное количество одновременно обследуемых участков при поиске утечек воды.

Загрузка данных и программирование:

  • Управление системой и сбор данных через веб-приложение ZoneScan Net, ПО для ПК под управлением Windows или карманного компьютера.
  • Любой из датчиков можно перепрограммировать удаленно из автомобиля в ходе проверки.
  • Встроенная цифровая акустическая система.
  • Автоматическая и немедленная передача записанных данных в момент попадания датчика в зону действия аппаратуры дежурного автомобиля (каждый датчик выступает в роли передатчика).
  • Дата и время в каждом датчике автоматически синхронизируются с показаниями компьютера в автомобиле во время каждой проверки.
  • Двустороння коммуникация с датчиками (приём и передача данных) для удаленного программирования без необходимости доставать датчики из мест установки.

Коммуникация:

  • Беспроводная. Связь на расстоянии от дежурного автомобиля до 250 метров. Работа по GPRS и Wi-Fi при использовании ALPHA-модулей
  • Автоматическая загрузка данных при появлении автомобиля в радиусе действия датчика, либо загрузка данных через установленные пользователем интервалы времени (при использовании ALPHA-модулей).
  • Автоматическая удаленная синхронизация с часами ноутбука, КПК или веб-сервера
  • Двусторонняя коммуникация с датчиком (для удаленного перепрограммирования и пр.). Не требуется физического подключения датчиков к компьютеру.
  • Высокая мощность сигнала датчика (20 мВт) и сверхчувствительный приемник радиосигнала для улучшения коммуникации.
  • Двусторонняя радио коммуникация в диапазоне УВЧ, 868 или 915 МГц при трансляциях на большие расстояния.
  • Автоматическая загрузка данных в ПО Zonescan Windows™ на ноутбуке,КПК или в веб-приложение Zonescan Net.
  • Встроенный в системный коммуникатор модуль Bluetooth для беспроводной связи с компьютером.

Габариты и особенности:

  • Габариты датчика: 90 x 40 мм – наименьший размер среди всех выпускаемых устройств подобного типа.
  • Масса датчика: 310 грамм. Самое легкое из всех выпускаемых устройств подобного типа.
  • Гибкая петлеобразная антенна длиной 80 мм работает даже в условиях ограниченного пространства в клапанной камере, а при установке прибора выполняет роль ручки.
  • Внутренняя батарея со сроком службы в стандартных условиях не менее 5 лет.
  • Батарею можно менять на месте пройдя небольшое обучение. Батарею не требуется возвращать производителю.
  • Габариты системного коммуникатора: 185 x 120 x 40 мм
  • Масса системного коммуникатора: 0,7 кг.
  • Жесткая антенна на магнитной подставке (длина 260 мм), подходит для крепления на автомобиле или может использоваться при пешем патрулировании.
  • Одноразовые или многозарядные батареи (2 x AA, 1.5В, LR6) для системного коммуникатора.
  • Все запросы производятся удаленно из дежурного автомобиля без необходимости физического контакта с датчиками.

Дополнительные преимущества системы Zonescan:

  • Стандартный пакет ПО предусматривает два режима работы: полностью профессиональный и упрощенный с машинными подсказками.
  • Датчик может быть запрограммирован пользователем на работу от 1 минуты до 23 часов 59 минут в сутки. Фабричные настройки с 2:00 до 4:00 утра легко изменить.
  • Управление и сбор данных в системе осуществляется с помощью ПК, КПК или веб-приложения с дружественным интерфейсом.
  • Высокоскоростной сбор данных на скорости движения до 70 км/ч.

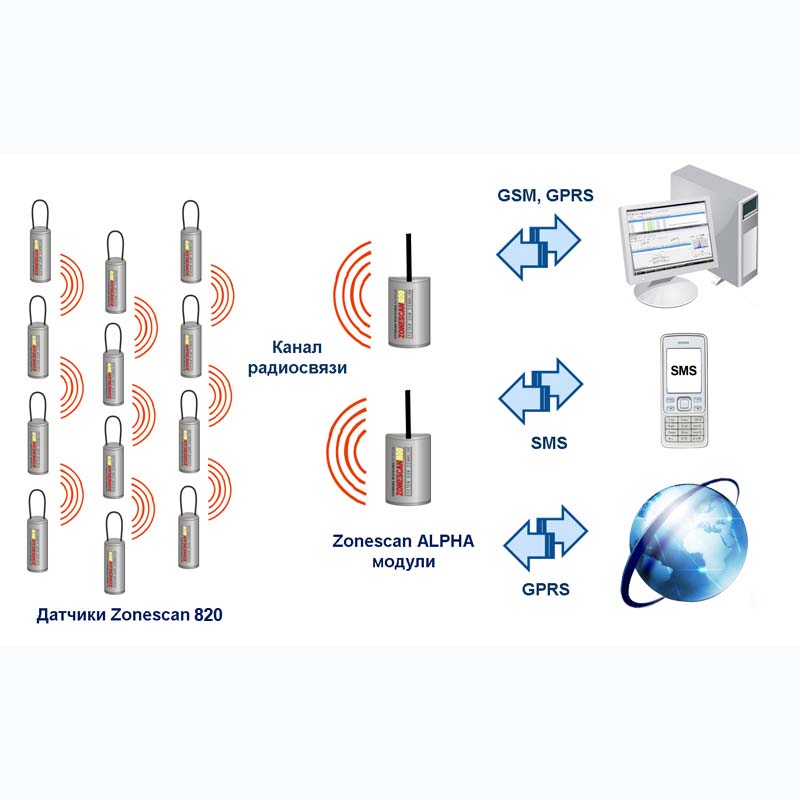

  • Возможность усовершенствования до полностью удаленной системы (использование ALPHA-модулей) с управлением из офиса без необходимости обхода сети. При данном усовершенствовании новые данные о протечках и сигнальные сообщения ежедневно пересылаются на офисный компьютер, мобильный телефон или веб-сервер (Zonescan Net).
  • Все программные обновления Zonescan поставляются бесплатно в течение всего срока службы приборов.



Технические характеристики:

Корпус:Алюминиевый, с магнитным креплением
Датчик:Высокочувствительный пьезокерамический датчик
Чувствительность акселерометра:3 μg
Габариты:90 x 40 мм в диаметре
Вес:310 г.
Класс защиты:IP68, погружается в вводу на глубину до 2 м
Питание:Сменная литиевая батарея
Срок службы батареи:Стандартно 5 лет (зависит от режимов работы)
Память:10 дней для значений протечки в каждом датчике (последние записи) 30 анализа протечек и гистограмм для каждого датчика (последние записи)
Интервал температур:От -20 до +80°C
Тип передатчика:Передатчик для интерактивной коммуникации
Мощность радиосигнала:20 мВт
