Описание:

ТРУБНЫЕ ПРОФАЙЛЕРЫ

Стандартная система визуальной телеинспекции труб (CCTV) к сожалению не может предоставить данных о состоянии поверхности труб, находящейся под поверхностью воды. CUES предлагает систему Sonar Profiler, которая обеспечивает получение точных данных о состоянии уровня отложений, засоров, деформации труб, износе поверхности и т.п. по всему объему трубы, в том числе и находящемуся ниже уровня воды. Система Laser Profiler разработана для того, чтобы обеспечить пользователя возможностью сравнивать состояние внутренних поверхностей труб до и/или после ремонтных работ.

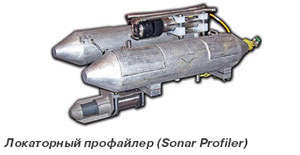

SONAR PROFILER

Для труб, заполненных водой частично или полностью.

Стандартная система визуальной телеинспекции труб (CCTV) к сожалению, не может предоставить данных о состоянии поверхности труб, находящейся под поверхностью воды. CUES предлагает систему Sonar Profiler, которая обеспечивает получение точных данных о состоянии уровня отложений, засоров, деформации труб, износе поверхности и т.п. по всему объему трубы, в том числе и находящемуся ниже уровня воды. В заполненных магистралях или сифонах Sonar Profiler определяет визуальный профиль трубы, сравнивает его с образцом, предоставляет данные о размерах конкретных объектов или дефектов. При звуковом обследовании трубы пользователю предоставляется двухмерное изображение профиля внутренней стенки трубы, похожее на данные медицинской томографии. При использовании специализированного программного обеспечения на изображение накладывается свободно регулируемая окружность, по которой проверяется наличие эрозии, форма и толщина стенок трубы. По изображению может быть точно измерено расстояние между любыми двумя точками, таким образом, можно замерить уровень деформации, загрязнения, размер пробок, глубину илистых отложений, дефекты и пр. В частично заполненных трубах можно использовать системы звукового и визуального наблюдения совместно, при этом получается составное изображение поверхности трубы над водой и под водой. Выпускаются две разные звуковые системы телеинспекции: одна для полностью заполненных труб, другая – для труб, заполненных только частично. Системы способны работать в трубах диаметром от 200 до 5450 мм. Обе системы обеспечивают передачу изображения трубы в разрезе в «реальном времени», при этом используется высокоточных эхолот небольшого радиуса действия. В трубах, заполненных частично, надводная часть трубы отображается как стандартное видео изображение.

Особенности и преимущества:

  • Работает со стандартными CCTV системами CUES для получения данных о состоянии участков труб, находящихся под водой
  • Работает в трубах, магистралях и сифонах диаметром от 152 до 510 мм без остановки потока жидкости
  • Выходы PAL и NTSC для записи на кассеты стандарта VHS или S-VHS
  • Сканирование внутренней поверхности в реальном времени и получение обзора на 360° в течение секунды
  • Прямое сохранение изображения на жесткий диск с целью последующей записи неподвижных кадров на CD-диск с полным разрешением
  • Вывод на экран информации о расстоянии от точки ввода для подтверждения расположения прибора
  • Работает в полностью и частично заполненных трубах
  • Анализ можно провести в фургоне для телеинспекции CCTV или на удаленном компьютере
  • Собирает, сохраняет и распечатывает данные о телеинспекции труб (пройденное расстояние и уклон), а также видео кадры для отображения и создания отчета
  • Сохраняет файлы, полученные в ходе работы, на диске, с возможностью последующего экспорта в другие компьютеры
  • Скорость обследования – около 100 мм в секунду
  • Встроенный прибор для измерения уклона трубы
  • Пользователь может проводить замеры расстояний или начертить окружность вокруг трубы и узнать ее диаметр
  • Пользователь может добавлять титры к видеофайлам или компьютерному отчету перед печатью
  • Источник питания – 115 или 240 В, переменный ток
  • Подводное сканирующее устройство обеспечивает связь с эхолотом, содержит примеры звуковых сигналов и набор запрограммированных команд интерфейса для каждой системы Sonar

Предоставляет двухмерное изображение профиля внутренней стенки трубы, похожее на данные медицинской томографии!

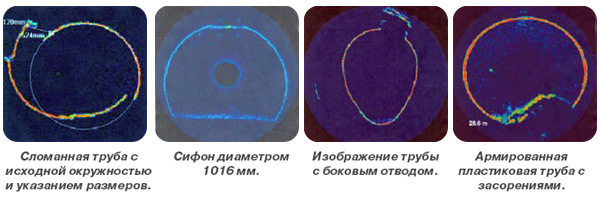

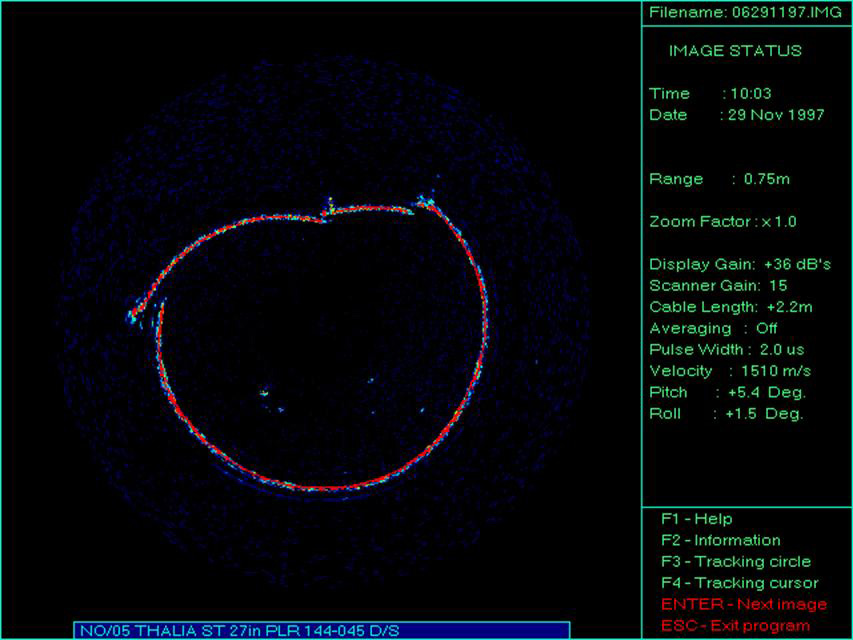

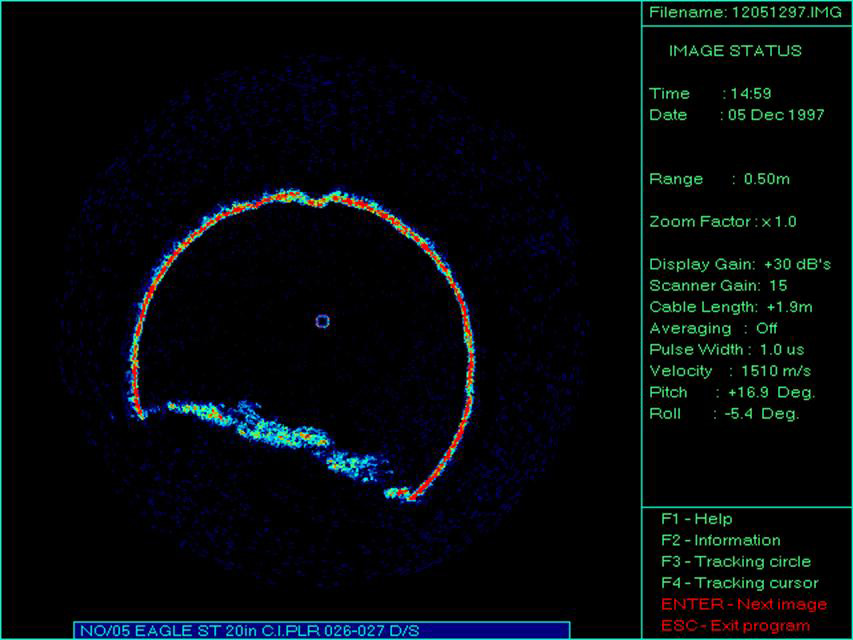

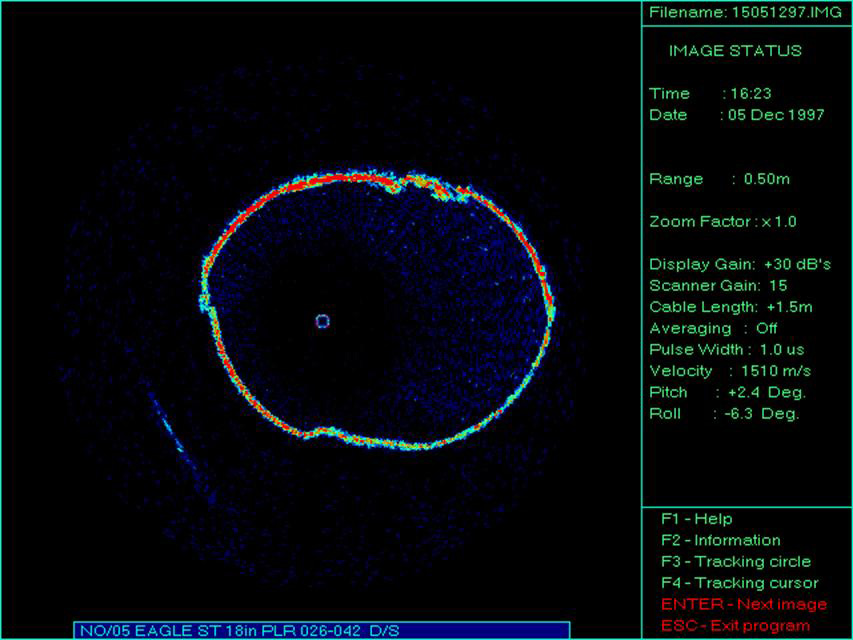

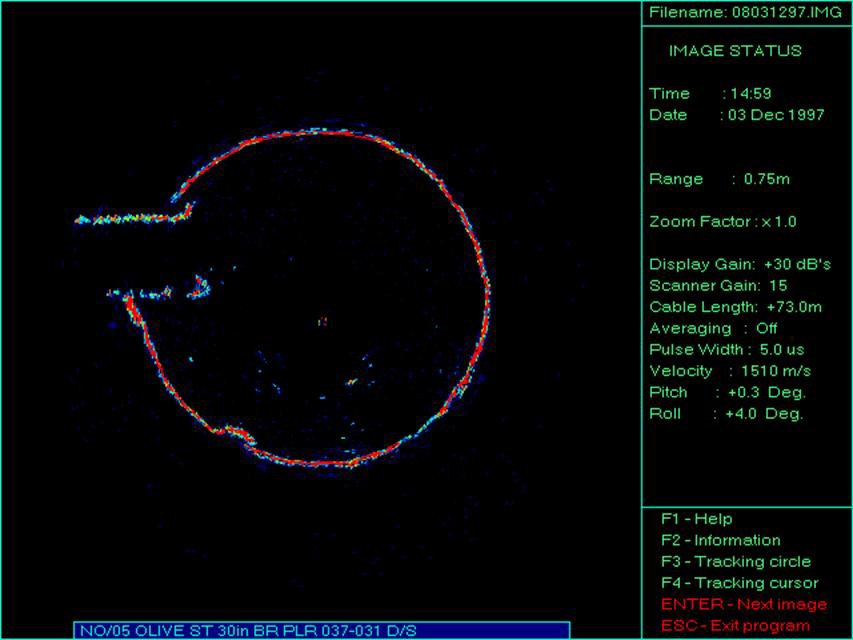

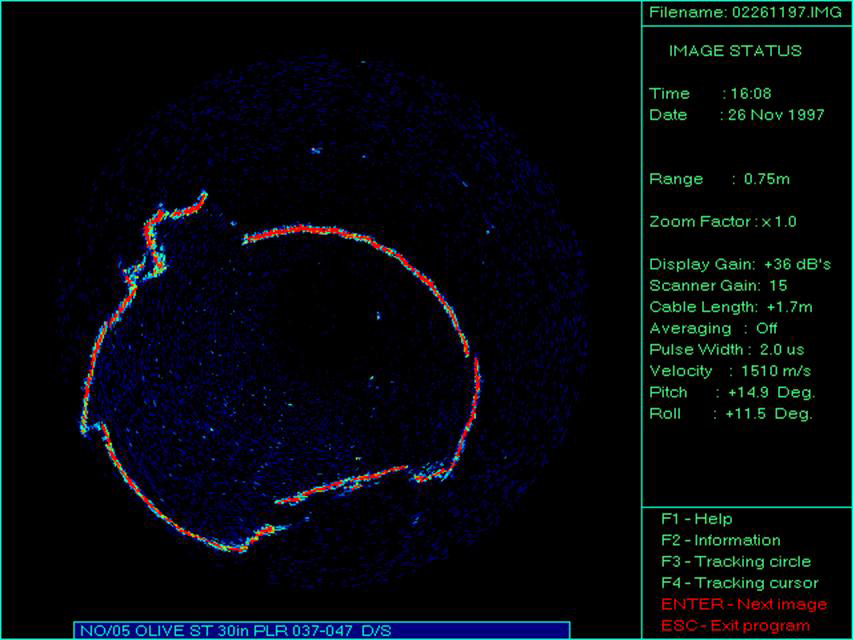

Примеры изображений, полученных с помощью Sonar Profiler

Сонар/ТВ система для частично заполненных труб

  • Дополнительная система, совмещающая звуковые и визуальные устройства обследования, используется в полностью и частично заполненных трубах большого диаметра
  • В базовую комплектацию системы входит следующее оборудование: подводное сканирующее устройство, процессор/монитор Sonar, система «картинка в картинке», а также все необходимые кабели
  • Система разработана для проведения телеинспекции частично заполненных водой труб, без остановки работы трубопровода
  • Может применяться для обследования труб диаметром от 610 до 5450 мм

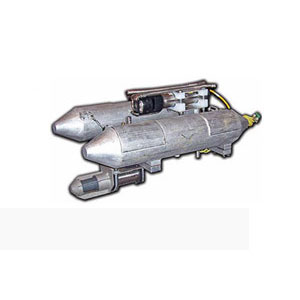

  • Для совместного использования эхолота и камеры в больших трубах поплавок сконструирован так, чтобы над водой располагалась камера, а под водой был расположен эхолот
  • Система «картинка в картинке» позволяет в реальном времени совмещать на одном экране данные с камеры и эхолота|
  • Для частично заполненных труб диаметром более 610 мм используется система USATI (United Sonar and TV Inspection, совместное сонарное и видео обследование). С системой USATI камера помещается над водой, а эхолот – под водой. Так обеспечивается обзор трубы с радиусом охвата 360°. Данные, полученные с эхолота, накладываются на видео кадр, чтобы получить полное представление о происходящем над и под водой на одном мониторе
  • Применяется как часть многожильной системы телеинспекции

Система SONAR для полностью заполненных труб

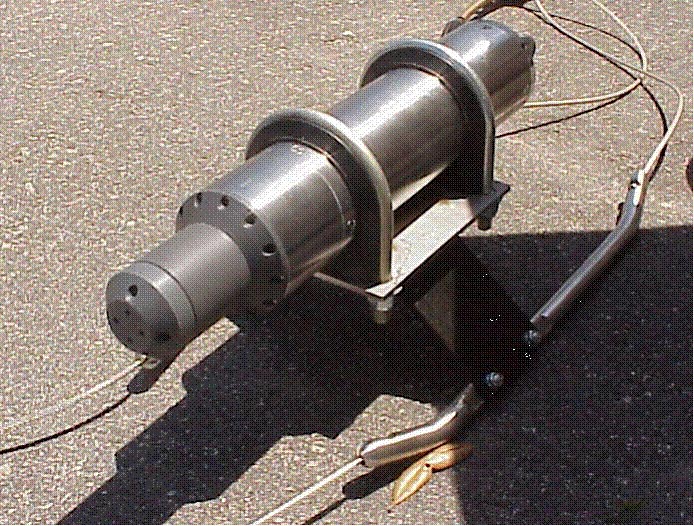

  • В базовую комплектацию системы входит следующееоборудование: подводное сканирующее устройство, регулируемый звуковой поплавок для сифонов, процессор/монитор Sonar, набор салазок и все необходимые кабели
  • Система разработана специально для телеинспекции заполненных (при отсутствии воздуха) труб и/или труб с большим количеством отложений, без остановки работы трубопровода
  • Может применяться для обследования труб диаметром от 610 до 5450 мм
  • В комплект входит регулируемый поплавок, который обладает небольшой плавучестью, для того, чтобы в трубах разного диаметра точно центрировать излучатель сонара

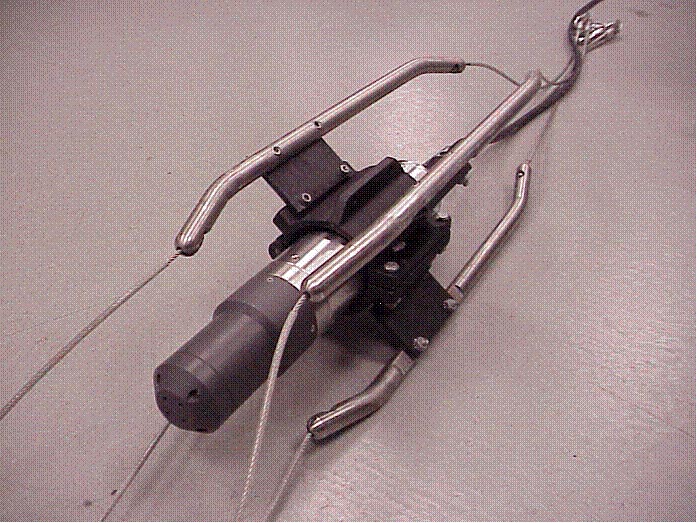

  • В комплект входит специально разработанный набор салазок для центрирования устройства в трубах диаметром от 200 до 610 мм
  • Разработан для применения с автономной многожильной системой
